Выше написал по пинам, тупо разобрал и припаялся к разъему. 6 это Н, а 14 это L. теперь надо колхозить с самим штекером.
Электросхема.Wiring diagram на r1200gsa 10-12 годы?!
- Автор темы morfeantyri
- Дата начала
Выше написал по пинам, тупо разобрал и припаялся к разъему. 6 это Н, а 14 это L. теперь надо колхозить с самим штекером.
Привет коллеги,вливаюсь в эту тему для расширения географии и обмена опыта.
И так:

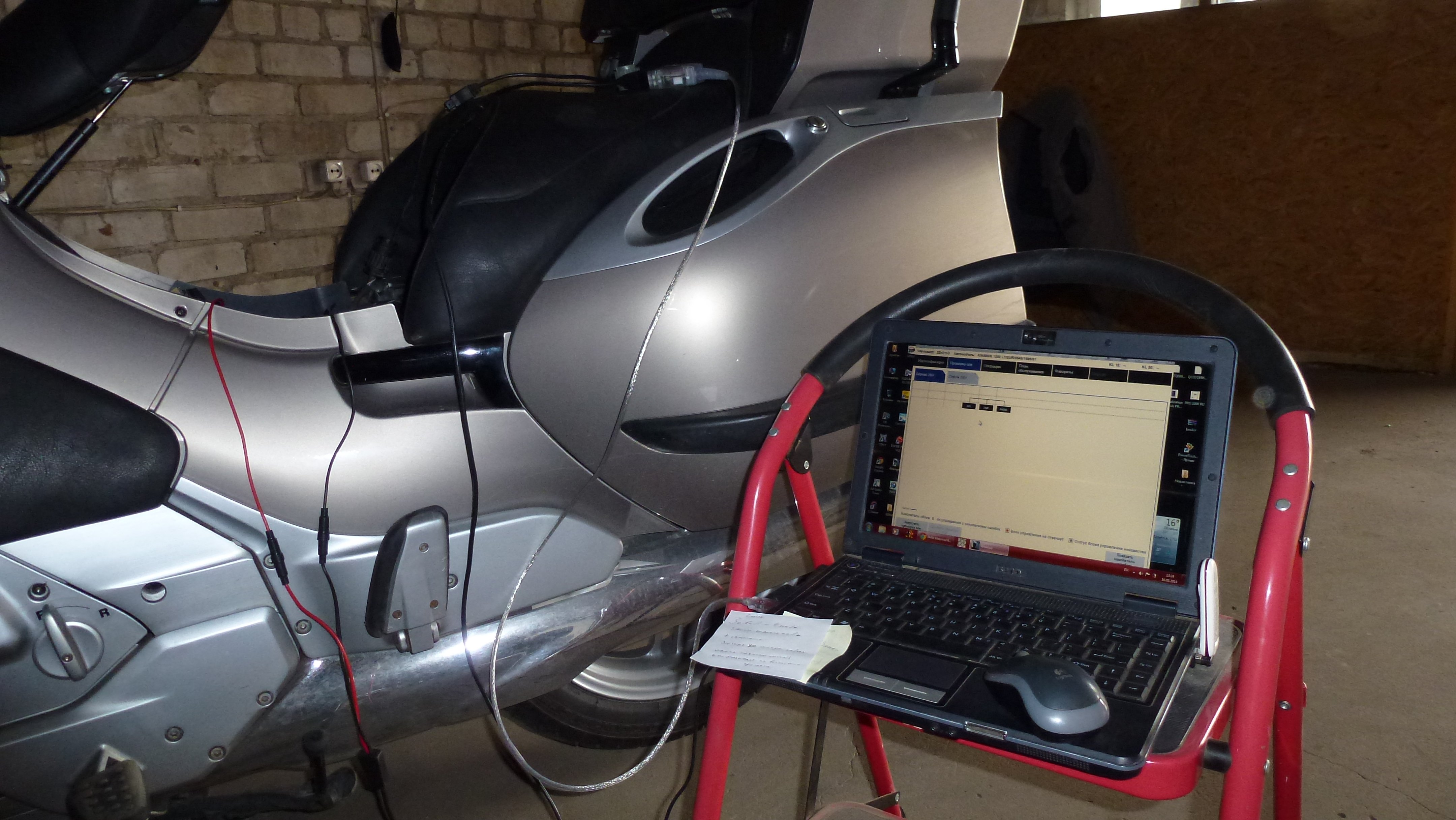

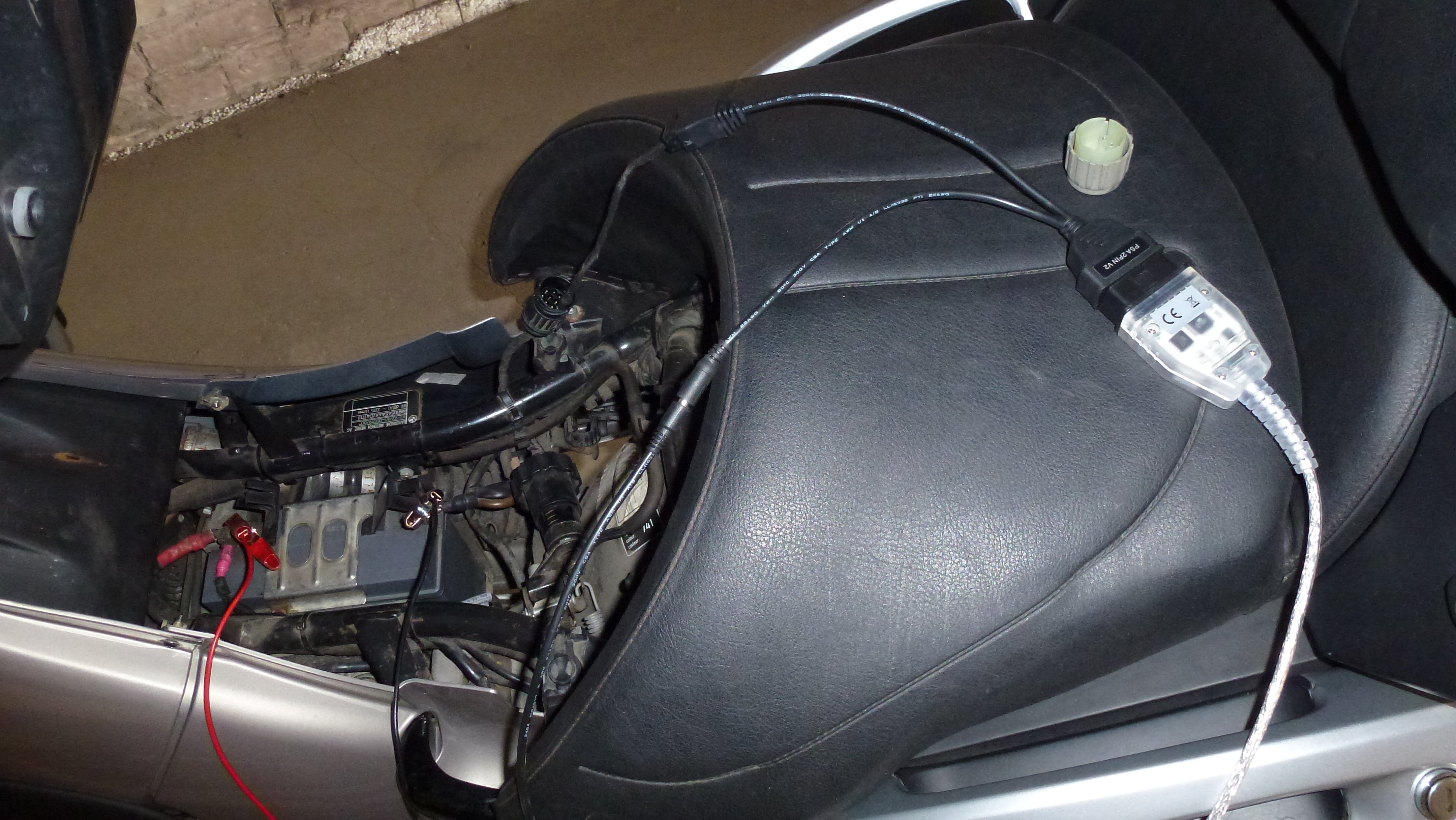

Для удобства подключения использую OBD для диагностики Renault старых моделей,подходит также Audi и Fiat,где есть выход К-лайна и питания (провода для подключения к АКБ были в комплекте)
Тренинг прошол на своём LT, GS 800, R 1200 RT. Белых пятен есчо много,пока.
И есчо,на LT можно установить любой литраж резерва бензина-ПРОВЕРЕНО РАБОТАЕТ,заводская установка 4 литра,для этого нужно:
-пустой бак
-залить необходимое кол-во топлива (у меня вышло 9 литров чтобы насос был покрыт бензином-охлаждатся же надо)
-включить зажигание
-на 3й пин разъёма диагностики подать "-" (массу) на 2 секунды
-лампочка резерва начнёт мигать,что указывает на выполнения процесса
На других моделях не испробовано.
И так:
Для удобства подключения использую OBD для диагностики Renault старых моделей,подходит также Audi и Fiat,где есть выход К-лайна и питания (провода для подключения к АКБ были в комплекте)
Тренинг прошол на своём LT, GS 800, R 1200 RT. Белых пятен есчо много,пока.
И есчо,на LT можно установить любой литраж резерва бензина-ПРОВЕРЕНО РАБОТАЕТ,заводская установка 4 литра,для этого нужно:
-пустой бак
-залить необходимое кол-во топлива (у меня вышло 9 литров чтобы насос был покрыт бензином-охлаждатся же надо)
-включить зажигание
-на 3й пин разъёма диагностики подать "-" (массу) на 2 секунды
-лампочка резерва начнёт мигать,что указывает на выполнения процесса
На других моделях не испробовано.
Вложения
Подключи все и в меню идинтификация введи свои 7 последних цифр.
Сам видал как не определялось - даже никаких намеков не было что работает прога. После введения все четко заработало.
Последнее редактирование:
UncleThomas
Участник
Будет ли эта софтина работать с gs-911? Если нет, то какие провода нужно приобрести для подключения мота к компу через USB?
Нашел такие провода
http://www.ebay.com/itm/271372963767
http://www.ebay.com/itm/271290302050
Если их сконектить, то будет ли это хозяйство работать с программой?
Нашел такие провода
http://www.ebay.com/itm/271372963767
http://www.ebay.com/itm/271290302050
Если их сконектить, то будет ли это хозяйство работать с программой?
Последнее редактирование:
У меня не заработало.
Правда надо ещё по другому попробовать.
Приезжал знакомый с мастер китовским адаптером. Тоже не работает пока не введешь 7 последних знаков вина. После этого все читает и ошибки сбрасывает.
Wiring diagram на r1200gsa 10-12 годы?!
Сегодня пробежался Китайски d-can по F650GS 12 года. Читается на ура по K line.
Сегодня пробежался Китайски d-can по F650GS 12 года. Читается на ура по K line.
Последнее редактирование:
И у меня стал читать. Только в настройках порта поставил взад 16. И надо 7 последних цифр вина вводить в самом начале.
Последнее редактирование:
)
Плюшкин
Завсегдатай
а если приобрести это http://www.ebay.com/itm/BMW-ICOM-D-...ble-/221397907971?hash=item338c57fa03&vxp=mtr и это http://www.ebay.com/itm/INPA-Ediaba...131003132420&rk=4&rkt=6&sd=271290302050&rt=nc нужно ли будет что то перепаивать?
ЭЭЭ стесняюсь спросить это без всякого can адаптера сразу в USB?! по какому протоколу?! разве там 5в?!Коллеги!
Всех поздравляю с закрытием темы чтения водяных гусей и гантелей!
Слава Владивостокскому братству!!!
Всем спасибо! Все...
Если чего то пишите, звоните помогу на дороге и в златоглавой сбросить ТО, считать ошибки, активировать датчики абс, ну и тд...
Ну, и картинка ... сам не проверял
Привет! У меня в проге вкладка Програмир/кодирование - не активна, наверное из-за проблемы версии Ediabas 7.3 а как писал Ён_ нужна версия 7.2, кто подскажет где взять, или в какой версии Rheingold она есть? Пока юзаю прогу без подключения мопэда. Данке.
EDIADAS v7.2 входит в состав BMW Standart Tools 2.11
Лежит тут http://rutracker.org/forum/viewtopic.php?t=4577488
От версии RHEINGOLD не зависит ))
Лежит тут http://rutracker.org/forum/viewtopic.php?t=4577488
От версии RHEINGOLD не зависит ))
