Электросхема.Wiring diagram на r1200gsa 10-12 годы?!

[Ён_]

Да, придется песочить мозги тестовым гусям или гантелям



[Ён_]

Да, придется песочить мозги тестовым гусям или гантелям

Записался на завтра)
По результатам отпишусь...



[Алексеич]

Парни, кто силен помогите, вторую неделю не могу сконектить ноут с воздушным Адвенчером 2013-го года через Рейнголд.
Вроде перепробовал все, перечитал уйму информации, пробовал разные версии РН, разные ноуты с разными операционками, но толку нет, поэтому и обращаюсь за помощью.
Сейчас установил на чистую семерку 32 бита Standart Tools. Версия Edibas 7.3.0. Установил Rheingold 3.41.10. Для соединения использую мастеркитовский к-лайн адаптер. Дрова установлены, в файле obd.INI ком-порт выставлен так же как и в свойствах Диспетчера устройств. Параметры порта-дополнительно "Время ожидания - 1 мск".
В конфигурации VCI Rheingold выбран EDIBAS, понятно что русский язык и BMW/Motorrad тоже стоят галочки. Запускается программа, но при запуске инициализации через полминуты пишет: "Не удалось идентифицировать автомобиль". При этом зеленый светодиод на адаптере светится постоянно, при запросе очевидно какие-то пакеты передаются, так как перемигиваются красный и желтый светодиоды.

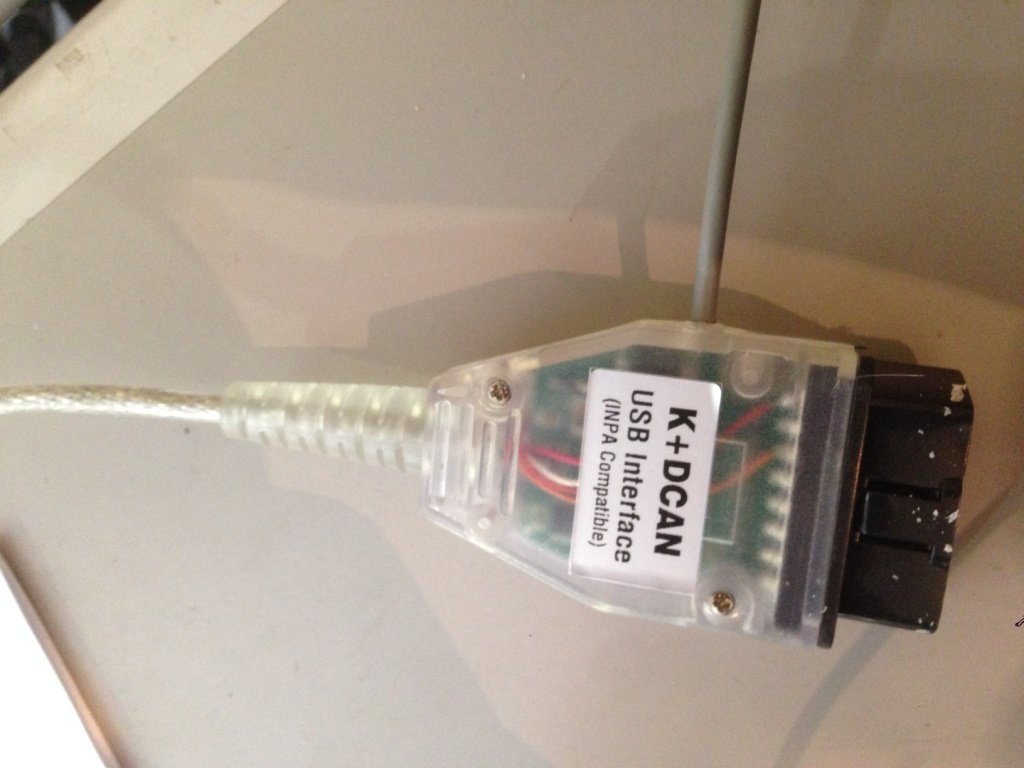

То же самое происходит и при подключении через шнурок K+Dcan. Видно что пакеты передаются, мигает зеленый светодиод. Дрова ставил с "розового" диска, который покупал со шнурком на ебэй.
В диспетчере задач появляется ebas32.exe, но связи все равно НЕТ!!!
В приложении файлы EDIBAS и OBD, проверьте что не так, голову уже сносит, если есть у кого возможность настроить по удаленке, то конечно отблагодарю.
Пины диагностического разъема прозвонил, все в порядке, кстати через сканматик читает много параметров двигателя, то есть косяк не в проводах разъема.



[Errorka]

Кстати, на GS911 контактов побольше выведено.



[Алексеич]

Кстати, на GS911 контактов побольше выведено.

И толку? Где есть К-линия и нет Кан-шины в разъеме для диагностики только: земля, плюс 12 постоянный,АСС +12 при включении зажигания, ну конечно К-линия. Или я не прав?



[Ён_]

Алексеич, китайский адаптер K-DCAN работает на 1 миллисекунде, а адаптер из чип-дипа на 16 мс. У меня такая закономерность.

Профиль нужно заполнять, город, телефон и т.д.
Не знаю откуда ты. Если бы было указано что Москва то вообще могбы подъехать, а если Россия то мог бы позвонить, вот в чем прелесть заполненного профиля...



[Крутов]

Алексеич, китайский адаптер K-DCAN работает на 1 миллисекунде, а адаптер из чип-дипа на 16 мс. У меня такая закономерность.

Профиль нужно заполнять, город, телефон и т.д.
Не знаю откуда ты. Если бы было указано что Москва то вообще могбы подъехать, а если Россия то мог бы позвонить, вот в чем прелесть заполненного профиля...

Семеееен СемееенычЬ, ты, что на парня наехал. Он из провинции как и йЯ.

пы.сы. Ты же читал, он есчо и диск к шнурку установил.



[Ён_]

Wiring diagram на r1200gsa 10-12 годы?!

Надеюсь вы меня не побъете
Диагностика великая штука! Вчера считал ошибку бензонасоса, протестил включение насоса- гудит, а сегодня ошибка вылезла на ружу, сгорел блок управления насосом.
Век живи век учись...



[Крутов]

Гуси на кислороде нас не интересуют, охота мать её итить. Водоплавающих ищи.



[Ён_]

Гуси на кислороде нас не интересуют, охота мать её итить. Водоплавающих ищи.

Нашел, не дождусь 17 нуль нуль
Неужели и у меня не получится???



[Крутов]

Нашел, не дождусь 17 нуль нуль
Неужели и у меня не получится???

Я точно не дождусь, спать лягу. Напиши что да как, Ок.



[Алексеич]

Алексеич, китайский адаптер K-DCAN работает на 1 миллисекунде, а адаптер из чип-дипа на 16 мс. У меня такая закономерность.

Профиль нужно заполнять, город, телефон и т.д.
Не знаю откуда ты. Если бы было указано что Москва то вообще могбы подъехать, а если Россия то мог бы позвонить, вот в чем прелесть заполненного профиля...

Профиль заполнил, но связи все равно нет Еще дельные советы будут?



[Ён_]

Профиль заполнил, но связи все равно нет Еще дельные советы будут?

Спасибо!
Я сейчас поставил ediabas версии 7.2 (входит в стандарт тулз 2.11). С этой версией работает программа кодирования, а с последней 7.3 нет.

По водяным и гантелям пока ничего... хорошего. Надо курить интернет и пробовать.



[Крутов]

Спасибо!
Я сейчас поставил ediabas версии 7.2 (входит в стандарт тулз 2.11). С этой версией работает программа кодирования, а с последней 7.3 нет.

По водяным и гантелям пока ничего... хорошего. Надо курить интернет и пробовать.

Сань, смотри не обкурись. Главное траву бери хорошую.
Мне тут сосватали одного хакера из ДВО РАН, вроде обещал помочь. Сказал ему надо шнурок привезти, мол переделает. ХЗ,что из этого получиться.



[bumer_m3]

подскажите пожалуйста, шнуром к409 эта прога будет работать? его я когдато покупал для работы с инпой.



[morfeantyri]

водянка берется Абритусом, но блин дорого для походного использования пока тоже в поиске... чем бы подешевле водянку тестить попутно пытаюсь запустить ista/p в эксперт режиме для перекодирования и программирования блоков.



[Ён_]

Похоже, что нашел решение для гантелей (надеюсь, что это и для водяных гусей подойдет).
У кого есть возможность проверьте
http://www.bmw-k-forum.de/viewtopic.php?f=42&t=6598634#p9467284



[Крутов]

Водяной гусь взломан, велкам на ТО. :yahoo::yahoo::yahoo:

пы.сы. 4 -, 16 +, 6 can-h, 14 can-l



[Крутов]

Припаял провода к разъемам, вот так получилось. Осталось с наконечниками разобраться.



[Williams f1]

добрый вечер. а каким ncs кодируете? что то я не могу ни KR ни GT закодить....
