Тема: поломка крепежа центрального кофра варио, ремкоплекты для него

  1. #1
    Местный
    Регистрация
    11.07.2012
    Мотоциклы
    HONDA
    Адрес
    внутримкадье, южная зона
    Сообщений
    836
    Поблагодарил(а)
    40
    Получено благодарностей: 159 (сообщений: 87).
    Записей в дневнике
    13
    актаульно для околопятилетних и более гсов, которых выгуливали по ровному асфальту. на первых же 5ти км грейдера кофр отстреливает в задиедущего ))

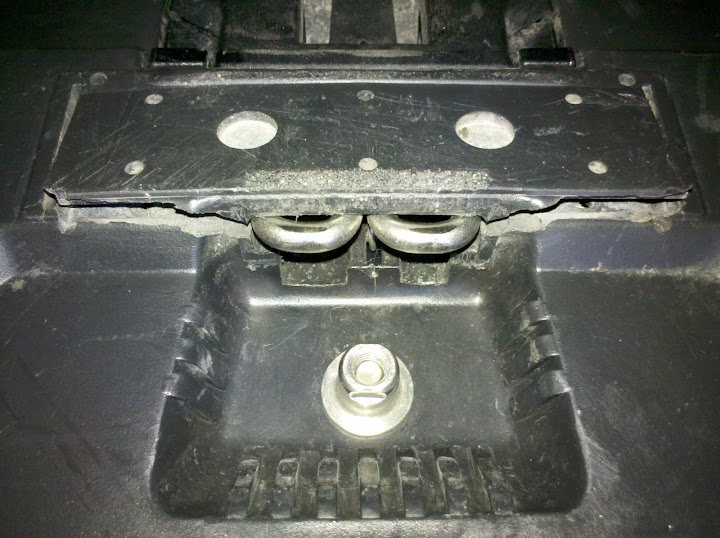

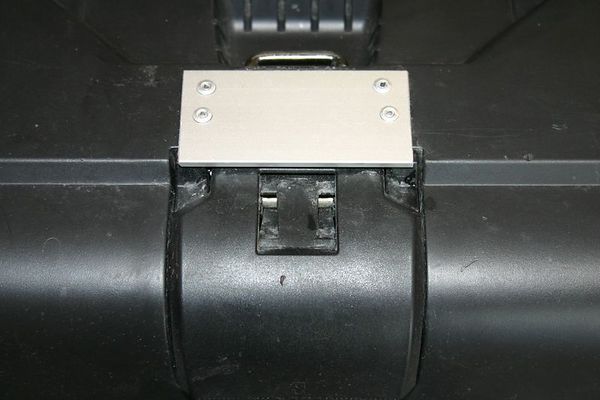

    сейчас уже крепление кофра переделали, с обоих сторон усилили толстыми мет. пластинами стянутыми друг с другом. но фобию зародили, и сеткой или какими-то выносными карабинчиками на долгой неровной дороге лучше его страховать.

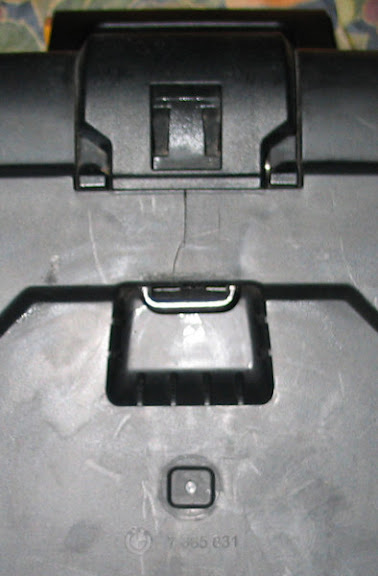

    а вот в те далекие времена собачка нижнего замка упиралась в пластик, потом в залитую пластиком мет. пластину:



    ну и при тряске все это дело успешно выламывала:







    были ремкомплекты:
    один 46 001 07 (003) https://www.bmwmc.net/catalog/46%200...20solution.pdf представляющий собой штифт (на последней фото он виден), который лучше фиксировал кофр на посадочном месте

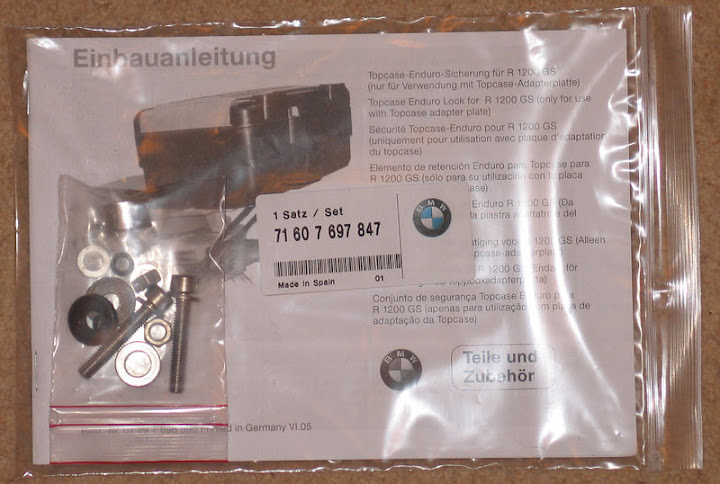

    другой 71 60 7 697 847 Enduro Retainer Kit (Topcase Enduro Lock) - это набор из пары болтов и гаек, коими надо было прикручивать кофр при выезде на раздолбаную дорогу - высокотехнологичное решение ))






    так что если кофр не последних лет (хотя кмк усиливающие пластины на оных вовсе не гарантирует, что его не вырвет), то рекомендуется посетить стройрынок ну и как-то поколхозить:



    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	104243462-L.jpg
Просмотров:	62
Размер:	47.7 Кб
ID:	8316   Нажмите на изображение для увеличения.

Название:	2012-07-29_14-38-06_87.jpg
Просмотров:	64
Размер:	1.76 Мб
ID:	8325

    Нажмите на изображение для увеличения.

Название:	104843888-L.jpg
Просмотров:	64
Размер:	110.3 Кб
ID:	8318   Нажмите на изображение для увеличения.

Название:	30413355-M.jpg
Просмотров:	69
Размер:	29.1 Кб
ID:	8319

    Нажмите на изображение для увеличения.

Название:	DSCF0291.jpg
Просмотров:	64
Размер:	55.3 Кб
ID:	8320   Нажмите на изображение для увеличения.

Название:	IMG_2326.jpg
Просмотров:	63
Размер:	67.6 Кб
ID:	8321

    Нажмите на изображение для увеличения.

Название:	IMG_2333.jpg
Просмотров:	69
Размер:	47.0 Кб
ID:	8322   Нажмите на изображение для увеличения.

Название:	SNC00026.jpg
Просмотров:	66
Размер:	85.6 Кб
ID:	8323

    Вложения Вложения
    Последний раз редактировалось k-dmitriy; 29.07.2012 в 15:23.

  2. 2 пользователей сказали cпасибо k-dmitriy за это полезное сообщение:

    SIBIRЯK (15.06.2016), Vifer (30.07.2012)

  3. #2
    Член Клуба BMW OC Аватар для Ён_
    Регистрация
    03.03.2011
    Имя
    Александр
    Мотоциклы
    BMW R 1200 GS Adv
    Адрес
    Москва
    Сообщений
    8,307
    Поблагодарил(а)
    2,478
    Получено благодарностей: 3,390 (сообщений: 1,641).
    Записей в дневнике
    3
    Витя69 на Рыбачьем чуть не потерял свой задний кофр из-за перелома двух прутков, которыми подпирается снизу ящик, в итоге задний кофр домой поехал на машине.

  4. #3
    Член Клуба BMW OC Аватар для Vifer
    Регистрация
    11.01.2011
    Имя
    Сергей
    Мотоциклы
    BMW R 1200 GS Adv
    Адрес
    Планете Земля
    Сообщений
    19,023
    Поблагодарил(а)
    3,702
    Получено благодарностей: 7,092 (сообщений: 2,391).
    Записей в дневнике
    29
    парни. переходите на металические. они реально надежней.
    ЛУчше ничего не делать и быть счастливым,чем делать то, что не нравится.
    Не ждите Чуда, Чудите Сами!
    bmwclubmoto - will make you happy!!!

  5. #4
    Член Клуба BMW OC Аватар для Ён_
    Регистрация
    03.03.2011
    Имя
    Александр
    Мотоциклы
    BMW R 1200 GS Adv
    Адрес
    Москва
    Сообщений
    8,307
    Поблагодарил(а)
    2,478
    Получено благодарностей: 3,390 (сообщений: 1,641).
    Записей в дневнике
    3
    Во-во! Куча барахла в топкейсе, да на нем же шашечная резина (порядка 13 кг.) пока полет нормальный после грейдеров Мурманской трассы, Паннилы и т.д.

  6. #5
    Член Клуба BMW OC Аватар для vetki
    Регистрация
    25.03.2011
    Имя
    Павел
    Мотоциклы
    BMW R 1200 GS Adv , KTM
    Адрес
    Украина, не Киев
    Сообщений
    2,020
    Поблагодарил(а)
    1,030
    Получено благодарностей: 485 (сообщений: 305).
    Записей в дневнике
    1
    Цитата Сообщение от Vifer Посмотреть сообщение
    парни. переходите на металические. они реально надежней.
    ....(шепотом): а у Васи металлический на грейдере благополучно отвалился )))
    "Кубай!"-просто добавь газу!!!!!! (с) Vaso
    .................................................. ...............
    Газ оплатим в следующем месяце.....

  7. #6
    Член Клуба BMW OC Аватар для Ён_
    Регистрация
    03.03.2011
    Имя
    Александр
    Мотоциклы
    BMW R 1200 GS Adv
    Адрес
    Москва
    Сообщений
    8,307
    Поблагодарил(а)
    2,478
    Получено благодарностей: 3,390 (сообщений: 1,641).
    Записей в дневнике
    3
    Цитата Сообщение от vetki Посмотреть сообщение
    ....(шепотом): а у Васи металлический на грейдере благополучно отвалился )))
    Так Серега сказал, что металлический надежней, а не то что он надежный ...

  8. #7
    Местный
    Регистрация
    11.07.2012
    Мотоциклы
    HONDA
    Адрес
    внутримкадье, южная зона
    Сообщений
    836
    Поблагодарил(а)
    40
    Получено благодарностей: 159 (сообщений: 87).
    Записей в дневнике
    13
    заколхозил/затюнил ))

    осталось грейдером проверить, как раз на селигер собираемся 11-12го, пока надорожники палаточный лагерь разобьют, то да се, мы как раз вокруг озер по грейдеру и всему чему придется ))

    зыж если вдруг кому надо, шаблон для внутренних пластин есть, хотя можно обойтись и шайбами, это я так для 100% упора )) так бы еще верхнюю пластину с нижними П-образно единым целым сделать, но это уж кроить надо, резать точно, гнуть...
    нижнюю пластину, кстати, тоже можно спрятать взамен пластика, вырезав его, она тогда будет утопленной. мне пока итак сгодится, там посмотрим

    зыжж пойду что ли из остатка нержи расширенную площадку под боковую подножку выпилю...
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	2012-08-04_15-47-33_7.jpg
Просмотров:	100
Размер:	1.39 Мб
ID:	8361   Нажмите на изображение для увеличения.

Название:	2012-08-04_15-46-54_171.jpg
Просмотров:	87
Размер:	1.31 Мб
ID:	8362


  9. #8
    Член Клуба BMW OC Аватар для Vifer
    Регистрация
    11.01.2011
    Имя
    Сергей
    Мотоциклы
    BMW R 1200 GS Adv
    Адрес
    Планете Земля
    Сообщений
    19,023
    Поблагодарил(а)
    3,702
    Получено благодарностей: 7,092 (сообщений: 2,391).
    Записей в дневнике
    29
    Цитата Сообщение от vetki Посмотреть сообщение
    ....(шепотом): а у Васи металлический на грейдере благополучно отвалился )))
    Паша, он год назад заказал держатель кофра.))).
    Но сам понимаешь.
    Диверсант анархист Гаврилидзе в постоянных походах, поэтому времени отремонтировать боевую повозку у него просто нет.))
    ЛУчше ничего не делать и быть счастливым,чем делать то, что не нравится.
    Не ждите Чуда, Чудите Сами!
    bmwclubmoto - will make you happy!!!

  10. #9
    Местный
    Регистрация
    11.07.2012
    Мотоциклы
    HONDA
    Адрес
    внутримкадье, южная зона
    Сообщений
    836
    Поблагодарил(а)
    40
    Получено благодарностей: 159 (сообщений: 87).
    Записей в дневнике
    13
    вот, кстати, еще попалось на глаза в тему варио кейса - изилоукостфикс ))



    As we all know, the cheapest part of a BMW bike is the owner. ))
    Изображения Изображения

  11. #10
    Член Клуба BMW OC Аватар для Vifer
    Регистрация
    11.01.2011
    Имя
    Сергей
    Мотоциклы
    BMW R 1200 GS Adv
    Адрес
    Планете Земля
    Сообщений
    19,023
    Поблагодарил(а)
    3,702
    Получено благодарностей: 7,092 (сообщений: 2,391).
    Записей в дневнике
    29
    Цитата Сообщение от k-dmitriy Посмотреть сообщение
    заколхозил/затюнил ))

    осталось грейдером проверить, как раз на селигер собираемся 11-12го, пока надорожники палаточный лагерь разобьют, то да се, мы как раз вокруг озер по грейдеру и всему чему придется ))

    зыж если вдруг кому надо, шаблон для внутренних пластин есть, хотя можно обойтись и шайбами, это я так для 100% упора )) так бы еще верхнюю пластину с нижними П-образно единым целым сделать, но это уж кроить надо, резать точно, гнуть...
    нижнюю пластину, кстати, тоже можно спрятать взамен пластика, вырезав его, она тогда будет утопленной. мне пока итак сгодится, там посмотрим

    зыжж пойду что ли из остатка нержи расширенную площадку под боковую подножку выпилю...
    Молодец. Отстрел кофра будет зависеть от веса груза и от дорожного покрытия по которому будет произведен эксперимент. ))
    На всякий случай замотай конструкцию ( кофр плюс сцепление)., ремнем.
    ЛУчше ничего не делать и быть счастливым,чем делать то, что не нравится.
    Не ждите Чуда, Чудите Сами!
    bmwclubmoto - will make you happy!!!

  12. #11
    Местный
    Регистрация
    11.07.2012
    Мотоциклы
    HONDA
    Адрес
    внутримкадье, южная зона
    Сообщений
    836
    Поблагодарил(а)
    40
    Получено благодарностей: 159 (сообщений: 87).
    Записей в дневнике
    13
    Цитата Сообщение от Vifer Посмотреть сообщение
    На всякий случай замотай конструкцию ( кофр плюс сцепление)., ремнем.
    не, с ремнем тест будет неправильным. с ремнем я щас ездил



    надо же было как-то за 5 мин. решить проблему )) он так притягивает, что мама не горюй, кофр вообще не шелохнется, пофигу любой грейдер, там уже если только кронштейну лопаться. гемор только в кофр лазить ))

    я или сеткой сильно не натягивая подстрахую, надо же чтоб кофр вибрировал и тем самым пытался вырвать крепление. либо сзади (спереди по ходу движения) там крепления прикручены (вот их ктстаи тоже в легкую может вырвать), туда стропа отлично залезает и крепится - 5 см стропы, карабинчики на конце и можно быстро страховать пристегивать/отстегивать. можно еще понадежней, когда метиз нержавейку покупал уже присмотрел петельки, изнутри их приделать и карабинчика цепляться
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	2012-08-01_17-50-31_519.jpg
Просмотров:	70
Размер:	1.59 Мб
ID:	8364   Нажмите на изображение для увеличения.

Название:	2012-08-01_17-50-49_562.jpg
Просмотров:	65
Размер:	1.62 Мб
ID:	8365


  13. #12
    Местный
    Регистрация
    11.07.2012
    Мотоциклы
    HONDA
    Адрес
    внутримкадье, южная зона
    Сообщений
    836
    Поблагодарил(а)
    40
    Получено благодарностей: 159 (сообщений: 87).
    Записей в дневнике
    13
    Цитата Сообщение от k-dmitriy Посмотреть сообщение
    нижнюю пластину, кстати, тоже можно спрятать взамен пластика, вырезав его, она тогда будет утопленной. мне пока итак сгодится, там посмотрим
    пля, лучше бы это мысль мне в голову не приходила - такую личную неприязнь к выпирающей железке стал испытывать, что кюшать не мог... ррр... пришлось опять вырезать и мучиться сверлить нержу

    а вообще и стоковая пластина справилась бы, кмк. она 1.5 мм, но два центральных винта с подложкой с обратной стороны ее бы держали. я щас поставил 2 мм, в идеале конечно 3 мм в самый раз бы было.

    руками подергал, силу приложил - крепление держится, если где что и ходит, то уже площадка и кронштейн. грейдера покажут...
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	2012-08-05_12-17-40_307.jpg
Просмотров:	82
Размер:	1.37 Мб
ID:	8366   Нажмите на изображение для увеличения.

Название:	2012-08-05_12-21-13_648.jpg
Просмотров:	72
Размер:	1.66 Мб
ID:	8367


  14. #13
    Местный Аватар для Zhmot_OFF
    Регистрация
    03.03.2011
    Имя
    Жмо
    Мотоциклы
    Когда-то был , KTM 990 Adventure
    Адрес
    KTM Chapter
    Сообщений
    4,366
    Поблагодарил(а)
    1,063
    Получено благодарностей: 1,084 (сообщений: 516).
    Цитата Сообщение от vetki Посмотреть сообщение
    ....(шепотом): а у Васи металлический на грейдере благополучно отвалился )))
    Вася до грейдера успел оттормозиться до 130-140 :)))) там странно, что Вася и семга не отвалились:))))
    Don't Ride!
    Wobble Safe!

  15. #14
    Местный Аватар для Djek
    Регистрация
    10.02.2012
    Имя
    Евгений
    Мотоциклы
    BMW R 1200 GS , Когда-то был
    Сообщений
    947
    Поблагодарил(а)
    128
    Получено благодарностей: 92 (сообщений: 64).
    Цитата Сообщение от Vifer Посмотреть сообщение
    парни. переходите на металические. они реально надежней.

    Тоже отлетают в касание' у меня когда в тоннеле прилег и металлический отстрелился
    Будь безмятежен как цветок лотоса у подножия храма истины......что по русски означает-не сцы!

  16. #15
    Пользователь
    Регистрация
    04.06.2012
    Имя
    Игорь
    Мотоциклы
    BMW K 1600 GTL
    Адрес
    Королев
    Сообщений
    30
    Поблагодарил(а)
    0
    Получено благодарностей: 5 (сообщений: 3).
    А есть идеи как быть с площадкой?
    У меня именно она треснула в месте крепления кофра.

  17. #16
    Местный
    Регистрация
    11.07.2012
    Мотоциклы
    HONDA
    Адрес
    внутримкадье, южная зона
    Сообщений
    836
    Поблагодарил(а)
    40
    Получено благодарностей: 159 (сообщений: 87).
    Записей в дневнике
    13
    грейдером, и не только )) оттестил - усиление выдержало на отлично, замок функционирует как положено до сих пор, чего не скажешь об остальных элементах кофра. на протяжение дня по плохим ухабистым дорогам груженый кофр держался стойко, и потом на грейдере пока не попал в яму с пол колеса, если не 21го, то 17го - кофр отлетел, а для пущего гемора еще и раскрылся. далее на смену яме пришла череда луж, а т.к. скорость подъезда к ним была хорошая, то несознательно на них попрыгал, раза три отрывался от земли точно, как результат - где-то давшее слабину крепление такого измывательства не выдержало, и хоть кофр был укреплен сеткой, он все равно отлетел разломав крючек сетки. но т.к. валялся он в последней луже, то судя по всему, стоит отдать ему должное, первые прыжки он пережил.
    далее один раз он отлетел на небольшой яме на асфальте, но т.к. был под сеткой, то остался на месте, только съехал.
    повреждения такие:

    отломились два уха верхней крышки


    изнутри на ней, кстати, красуется печать SHAD - толи они только ее для БМВ делают, толи кофр целиком? в наличии у них http://www.shad.es/ ничего подобного с изменяемым объемом не нашел


    насквозь треснул угол






    замок тоже поломался, хотя функционирует


    конкретно треснуло днище, странно, но вроде никаких нагрузок там нет, хм :/




    в общем в стоке кофр ни разу не для оффроуда с приличными сотрясениями, а даже и без приличных его наверняка оторвет. БМВистам надо на их наклейке информационной, помимо огранияения по скорости еще и писать применимость на асфальте онли )) а они жуки, делают эндуро, а комплектуют каким-то паркетным обвесом :/
    но за стописят рублей он крепится багажным ремнем с трещеткой и держится мертво, думаю ни прыжки ни тем паче грейдер и ямы его хрен сорвут, но удосбтва в этом ноль - хочеш достать фотик, попить водички итд итп и начинается гемор с отвязыванием и привязыванием.

    в общем на зиму одно домашнее задание есть - выбрать и раздобыть кофр покрепче или помозговать как этот укрепить, вроде где-то встречалось как буржуй его укреплял уголком, но хз из говна конфетку делать... так-то картинка желанного кофра понемного возникает:
    - чтоб к крышке можно было привязывать какую-нибудь пенку и она при этом свободно открывалась. в принципе хоть с этим варио подобными штуками http://www.louis.de/index.php?topic=...001379&lang=en это можно решить, ну или посмотреть всякую мебельную фурнитуру итп крючочки замочки
    - объем как у сложенного варио. блин, вот чем этот пластиковый нравится, так объемом, под мой скарб прям идеально в сложенном состоянии, и если надо для всяких сувениров или багажа второго номера его можно разложить. алюминиевый ориджинал бмв по этой причине отпадает сразу, оч. высокий - достать что-то со дна это все перебирать, уж лучше варио ремнями мучиться крепить каждую остановку.
    - отутсвие острых граней

    а сколько весит алюминиевый кофр подобного размера? а то этот пластиковый 5кг пустой - жутко бесит, + 5 кг вещей (это кстати паспортный макс. для него) и уже заметно тяжко выходит.


    зыж фик с резиночкой апдейтил до такого варианта, а то когда она поперек всего кофра - не очень удобно
    Миниатюры Миниатюры Нажмите на изображение для увеличения.

Название:	2012-09-18_04-43-32_491.jpg
Просмотров:	527
Размер:	162.3 Кб
ID:	9336   Нажмите на изображение для увеличения.

Название:	2012-09-18_04-47-00_249.jpg
Просмотров:	535
Размер:	184.1 Кб
ID:	9337

    Нажмите на изображение для увеличения.

Название:	2012-09-18_04-48-11_366.jpg
Просмотров:	494
Размер:	181.2 Кб
ID:	9338   Нажмите на изображение для увеличения.

Название:	2012-09-18_04-49-52_499.jpg
Просмотров:	502
Размер:	125.4 Кб
ID:	9339

    Нажмите на изображение для увеличения.

Название:	2012-09-18_04-50-57_218.jpg
Просмотров:	529
Размер:	132.8 Кб
ID:	9340   Нажмите на изображение для увеличения.

Название:	2012-09-18_04-54-37_54.jpg
Просмотров:	496
Размер:	126.4 Кб
ID:	9341

    Нажмите на изображение для увеличения.

Название:	2012-09-18_04-56-13_556.jpg
Просмотров:	517
Размер:	155.1 Кб
ID:	9342   Нажмите на изображение для увеличения.

Название:	2012-09-18_04-57-55_242.jpg
Просмотров:	504
Размер:	171.8 Кб
ID:	9343

    Нажмите на изображение для увеличения.

Название:	2012-09-18_04-59-41_673.jpg
Просмотров:	494
Размер:	147.6 Кб
ID:	9344

  18. #17
    Местный
    Регистрация
    11.07.2012
    Мотоциклы
    HONDA
    Адрес
    внутримкадье, южная зона
    Сообщений
    836
    Поблагодарил(а)
    40
    Получено благодарностей: 159 (сообщений: 87).
    Записей в дневнике
    13
    нашел у себя тут вот эту пластину из толстой нержи, если кому надо усилить кофр и лень ее вырезать, забирайте

    Нажмите на изображение для увеличения.

Название:	2012-08-04_15-47-33_7.jpg
Просмотров:	78
Размер:	1.39 Мб
ID:	31163
    adventure style riding at 150/90 kph on road/off-road

  19. #18
    Местный Аватар для Striker
    Регистрация
    14.11.2013
    Имя
    Михаил
    Мотоциклы
    Когда-то был
    Адрес
    Москва
    Сообщений
    976
    Поблагодарил(а)
    612
    Получено благодарностей: 259 (сообщений: 175).
    Цитата Сообщение от k-dmitriy Посмотреть сообщение
    нашел у себя тут вот эту пластину из толстой нержи, если кому надо усилить кофр и лень ее вырезать, забирайте

    Нажмите на изображение для увеличения.

Название:	2012-08-04_15-47-33_7.jpg
Просмотров:	78
Размер:	1.39 Мб
ID:	31163
    Готов забрать, завтра буду в Булатниково/ Жабкино

  20. #19
    Местный
    Регистрация
    11.07.2012
    Мотоциклы
    HONDA
    Адрес
    внутримкадье, южная зона
    Сообщений
    836
    Поблагодарил(а)
    40
    Получено благодарностей: 159 (сообщений: 87).
    Записей в дневнике
    13
    булатниково гдето от меня недалеко. тел в личку отправил
    adventure style riding at 150/90 kph on road/off-road

  21. #20
    Местный
    Регистрация
    11.07.2012
    Мотоциклы
    HONDA
    Адрес
    внутримкадье, южная зона
    Сообщений
    836
    Поблагодарил(а)
    40
    Получено благодарностей: 159 (сообщений: 87).
    Записей в дневнике
    13
    народ, пластина так и лежит...
    adventure style riding at 150/90 kph on road/off-road

Страница 1 из 2 12 ПоследняяПоследняя

Метки этой темы

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
