Ремонт КПП на K1200S

[Андрей222]

Ремонт КПП на K1200S,K1300S

Всем добрый вечер!
Решил написать,какие манипуляции я произвел с КПП....причина снятия и разбора-это появившиеся рывки на 2 и 3 передачи при увеличении скорости!

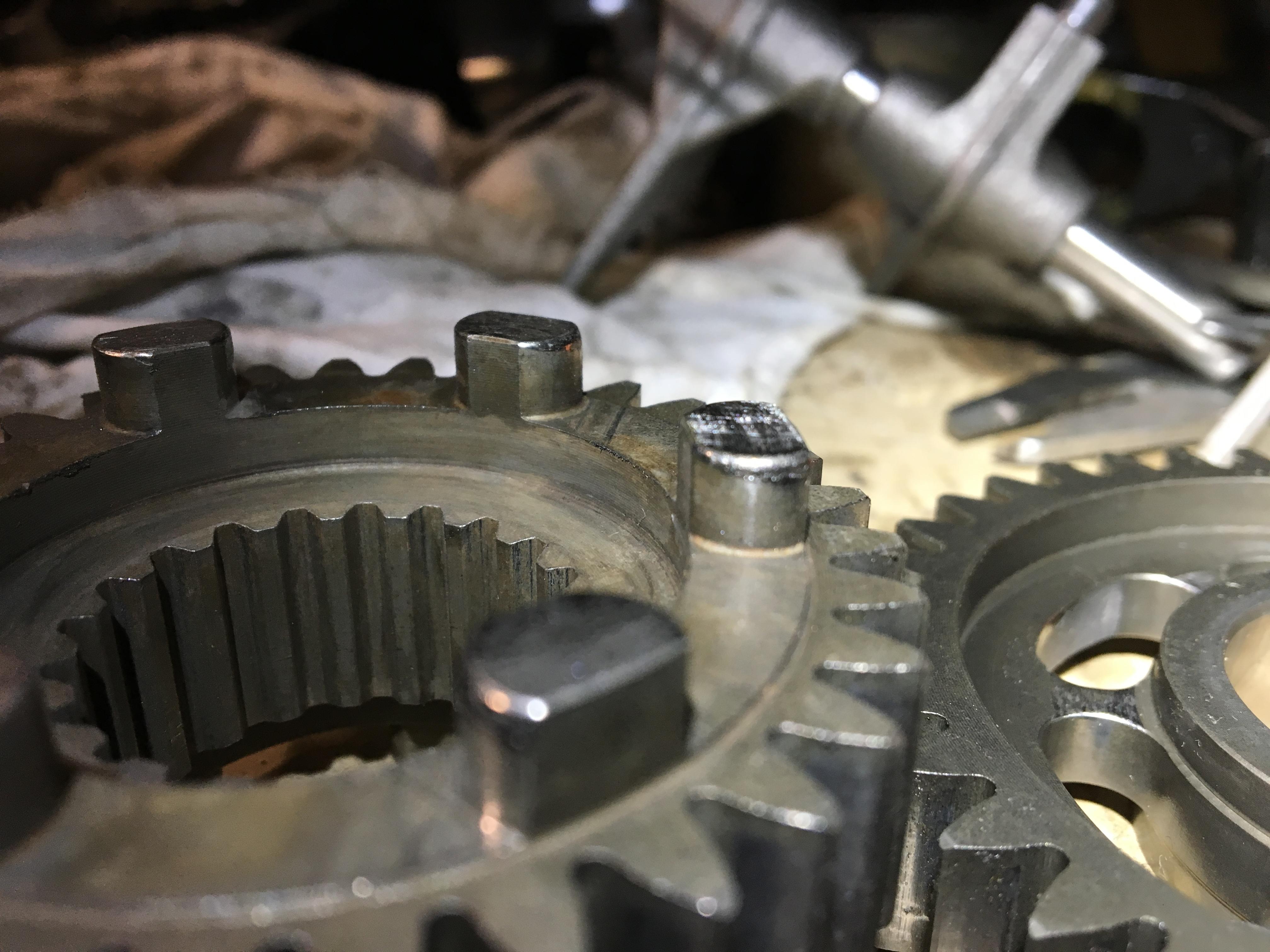

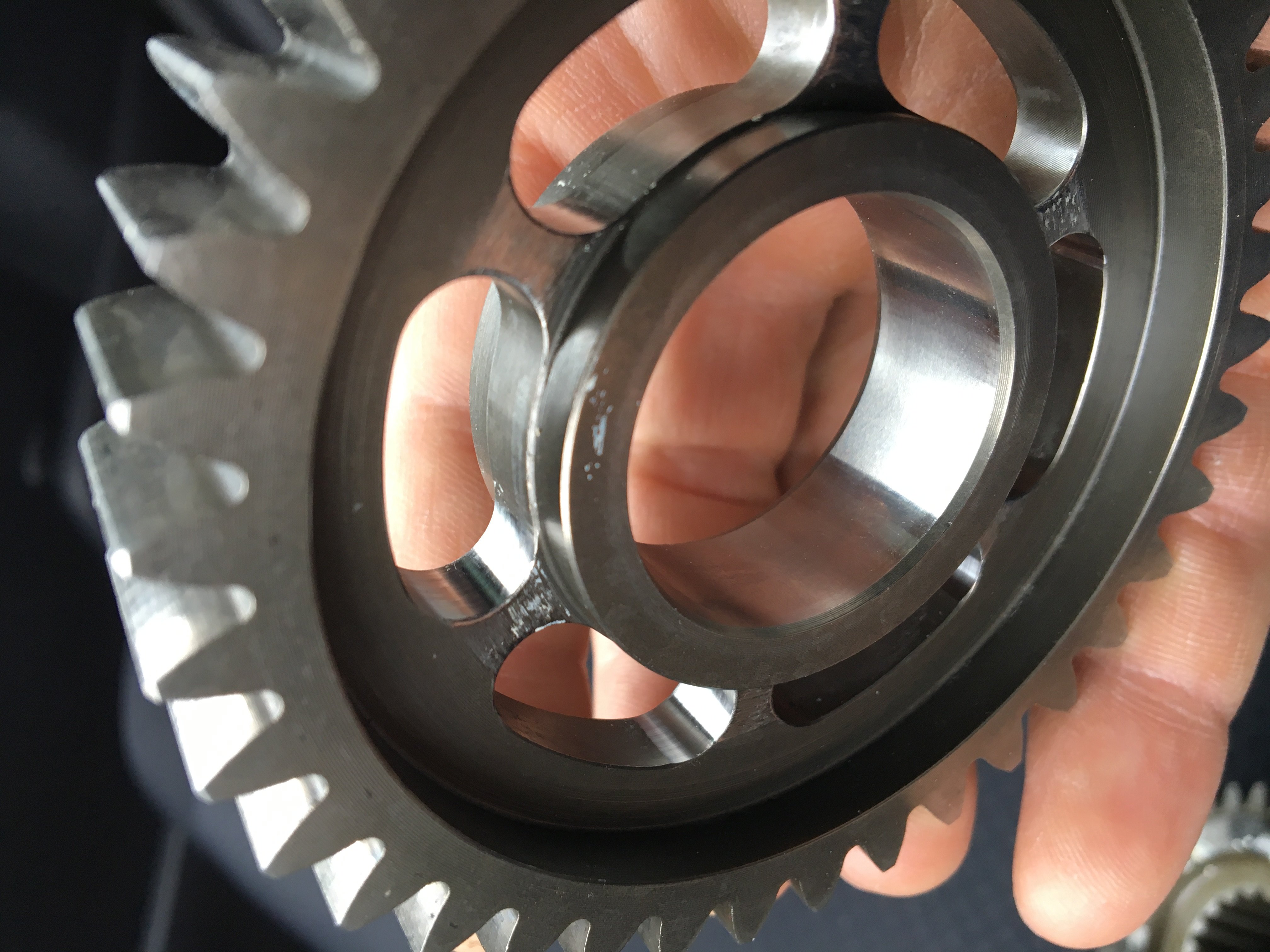

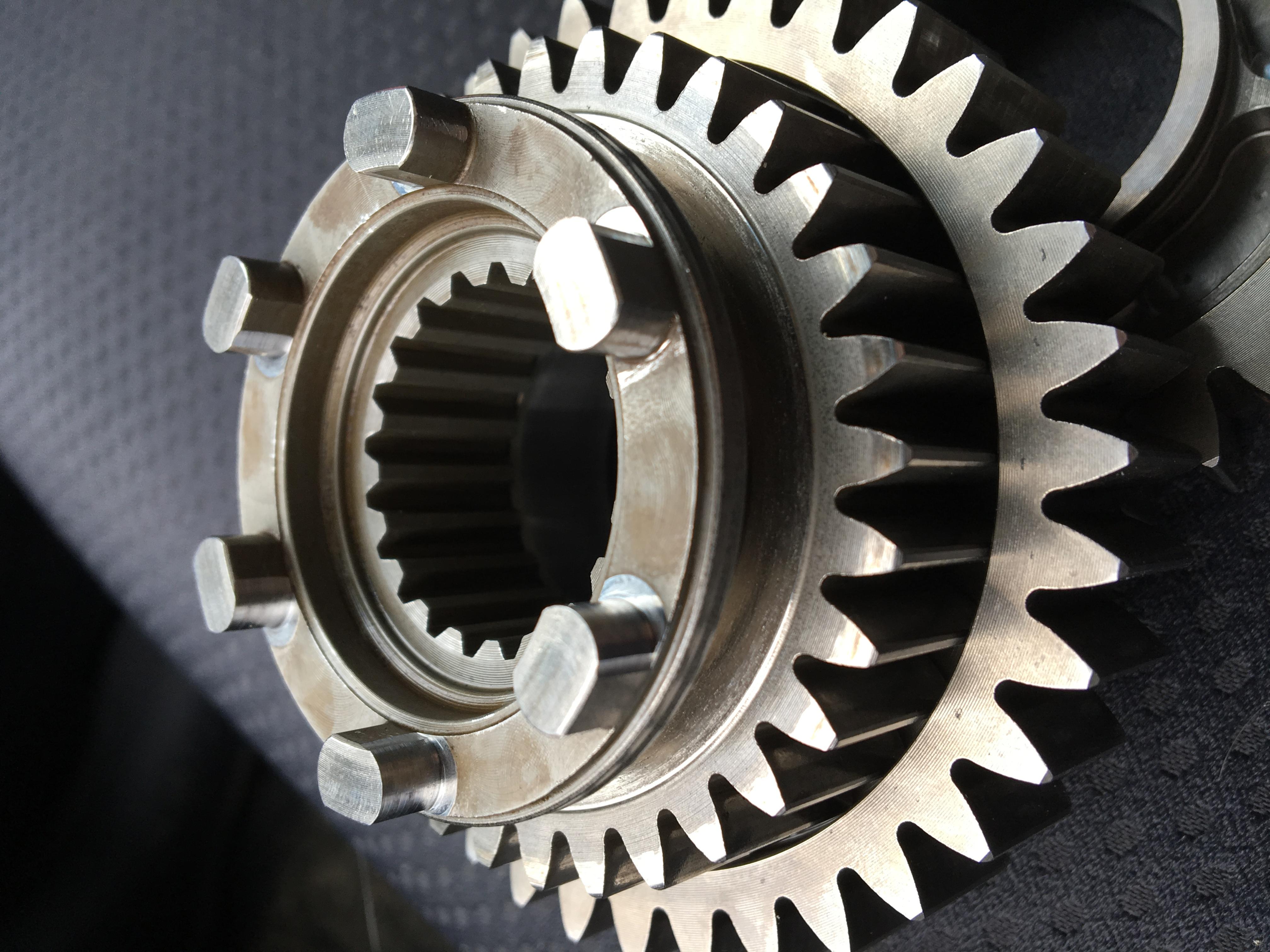

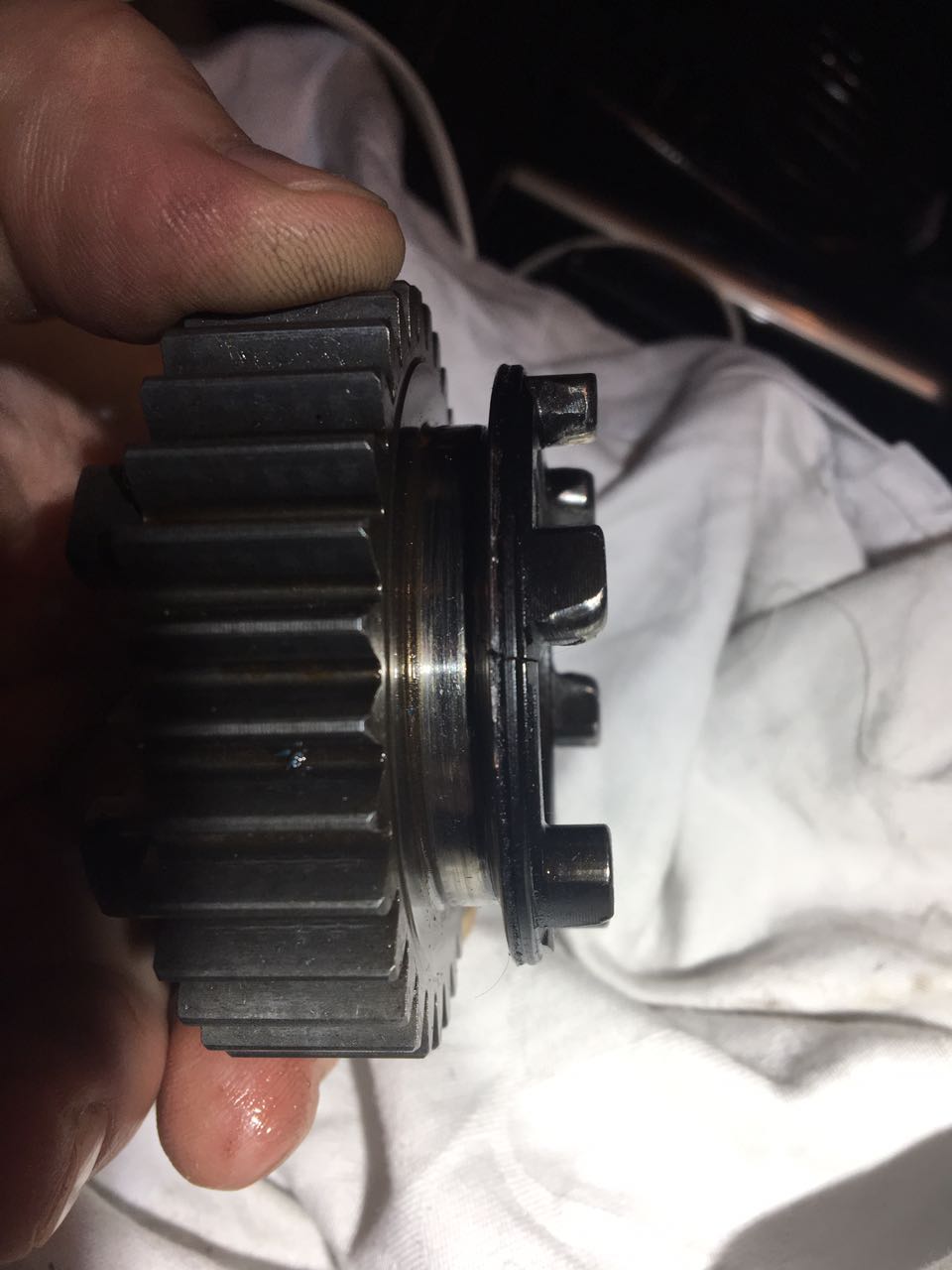

После снятия КПП и внимательном осмотре,я обнаружил что края зубцов и ответная часть немного подточились от времени и этого достаточно было для выхода шестерни из зацепления!!!прилагаю фото:

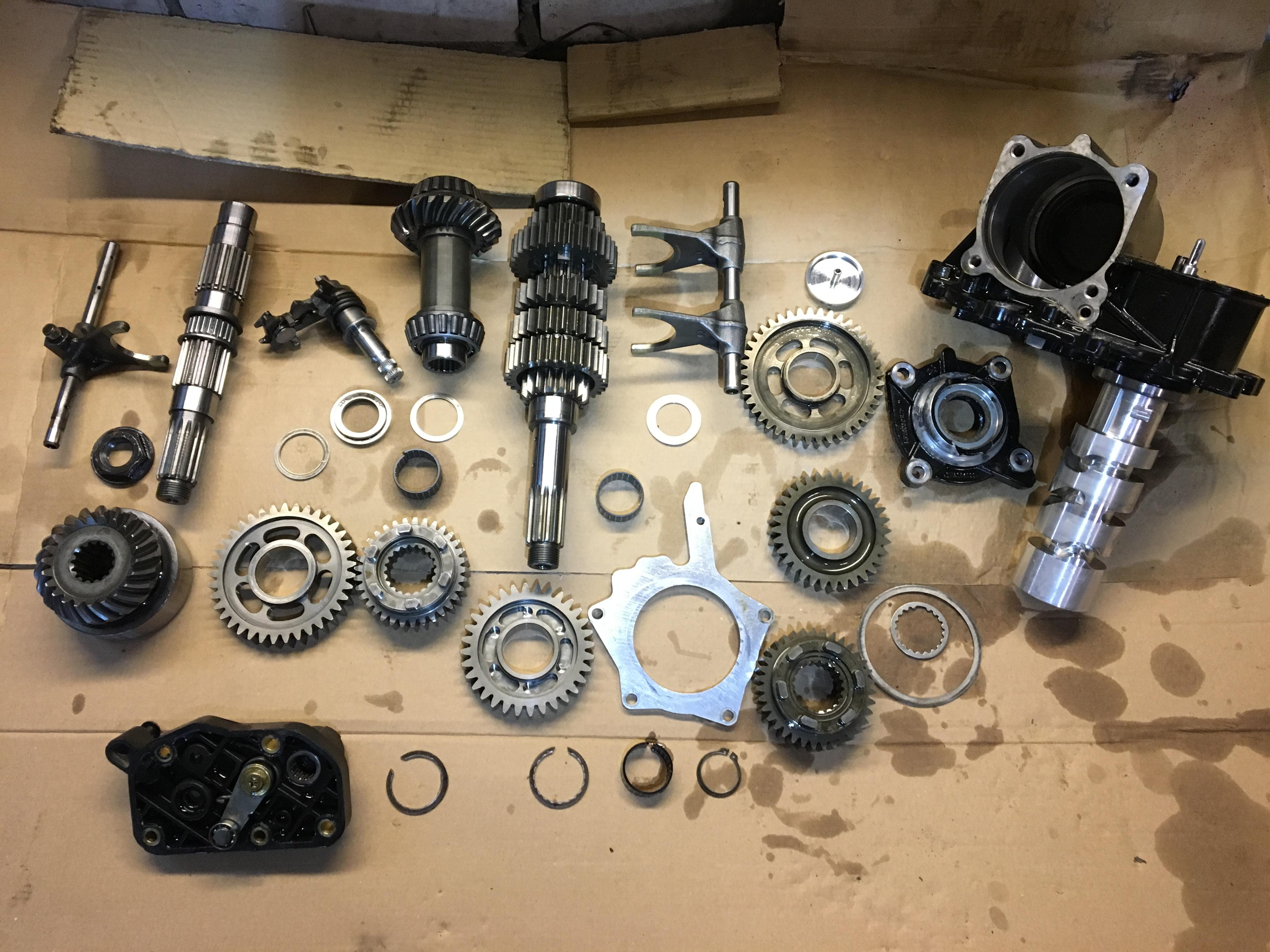

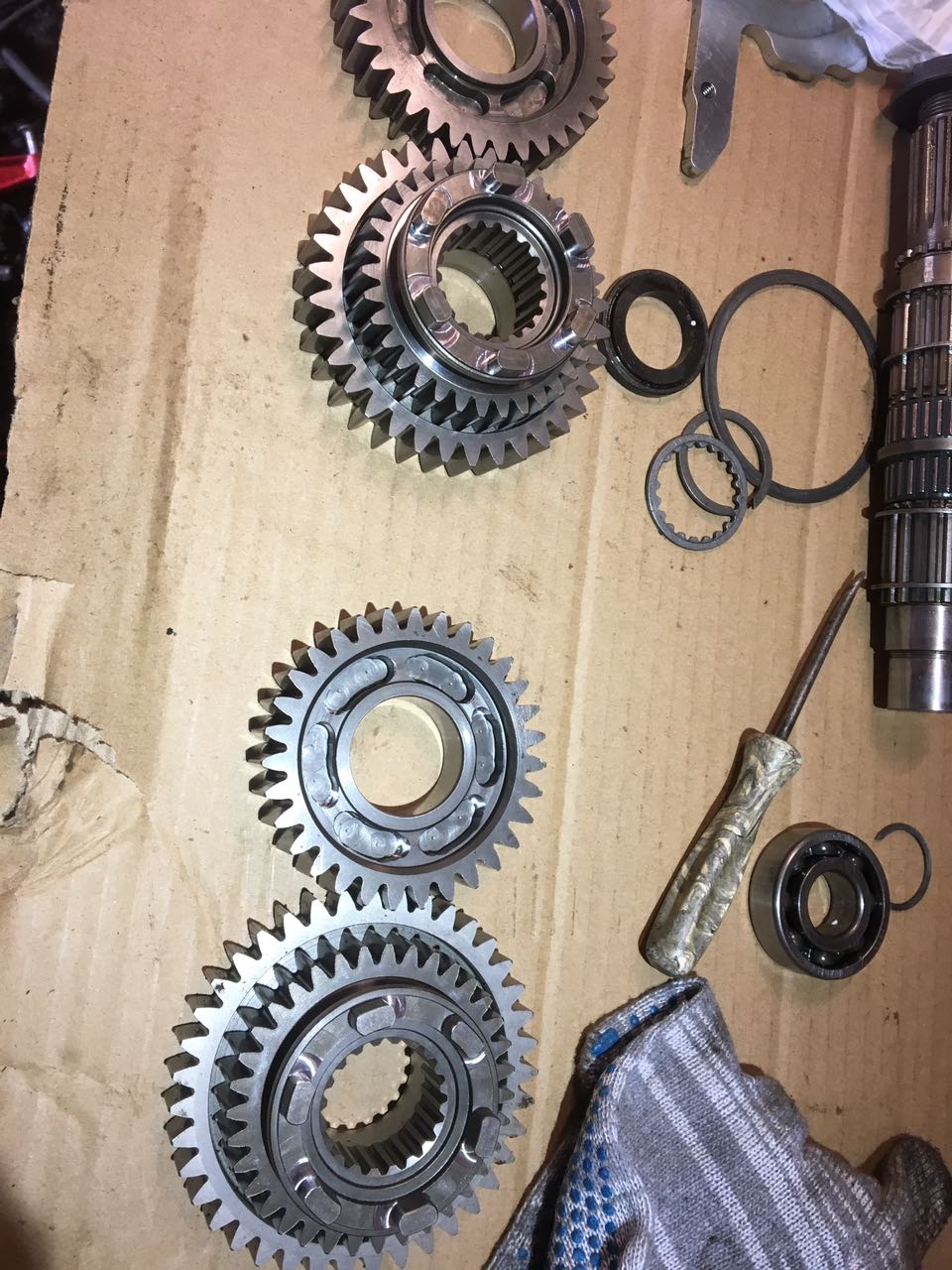

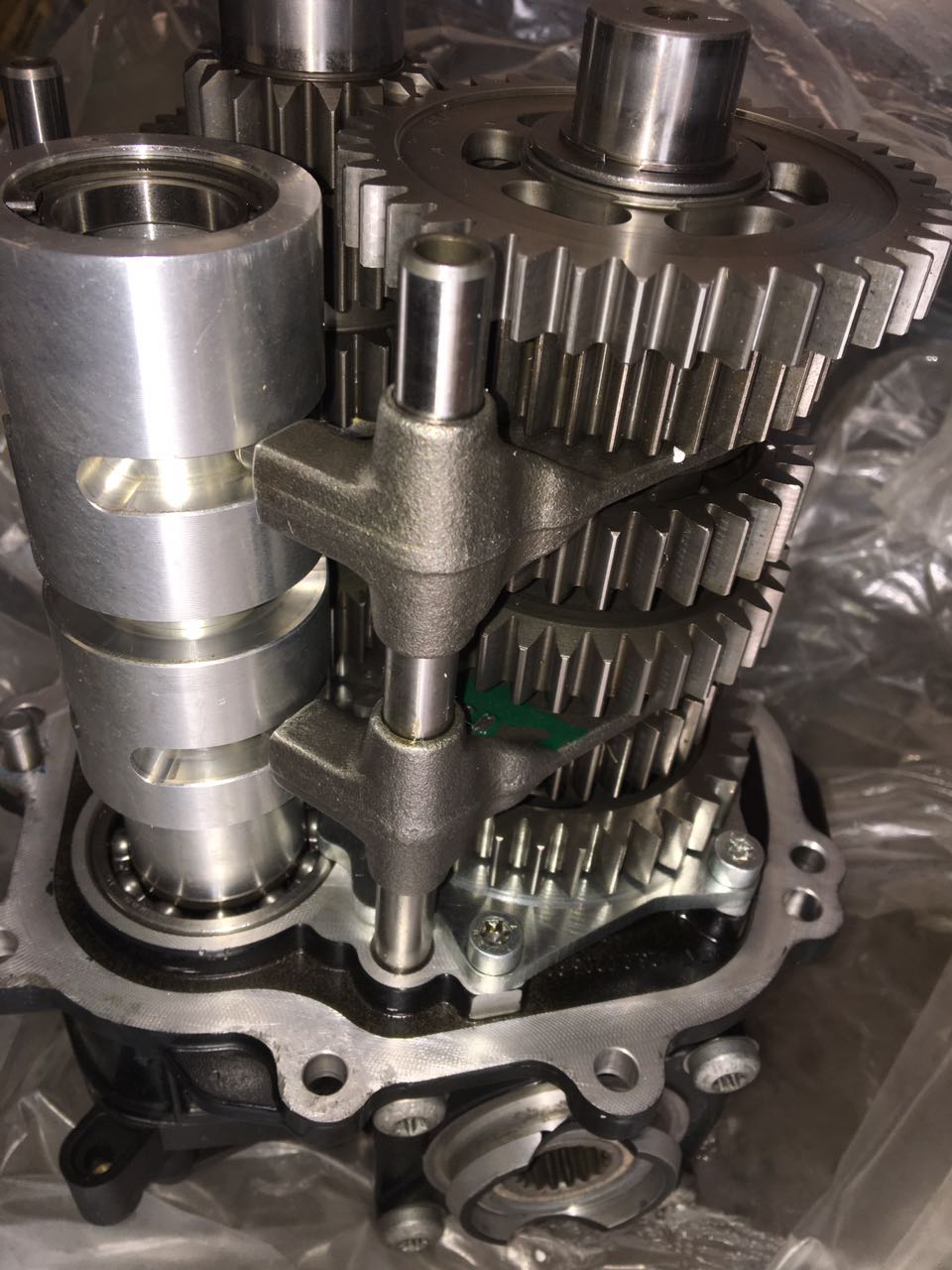

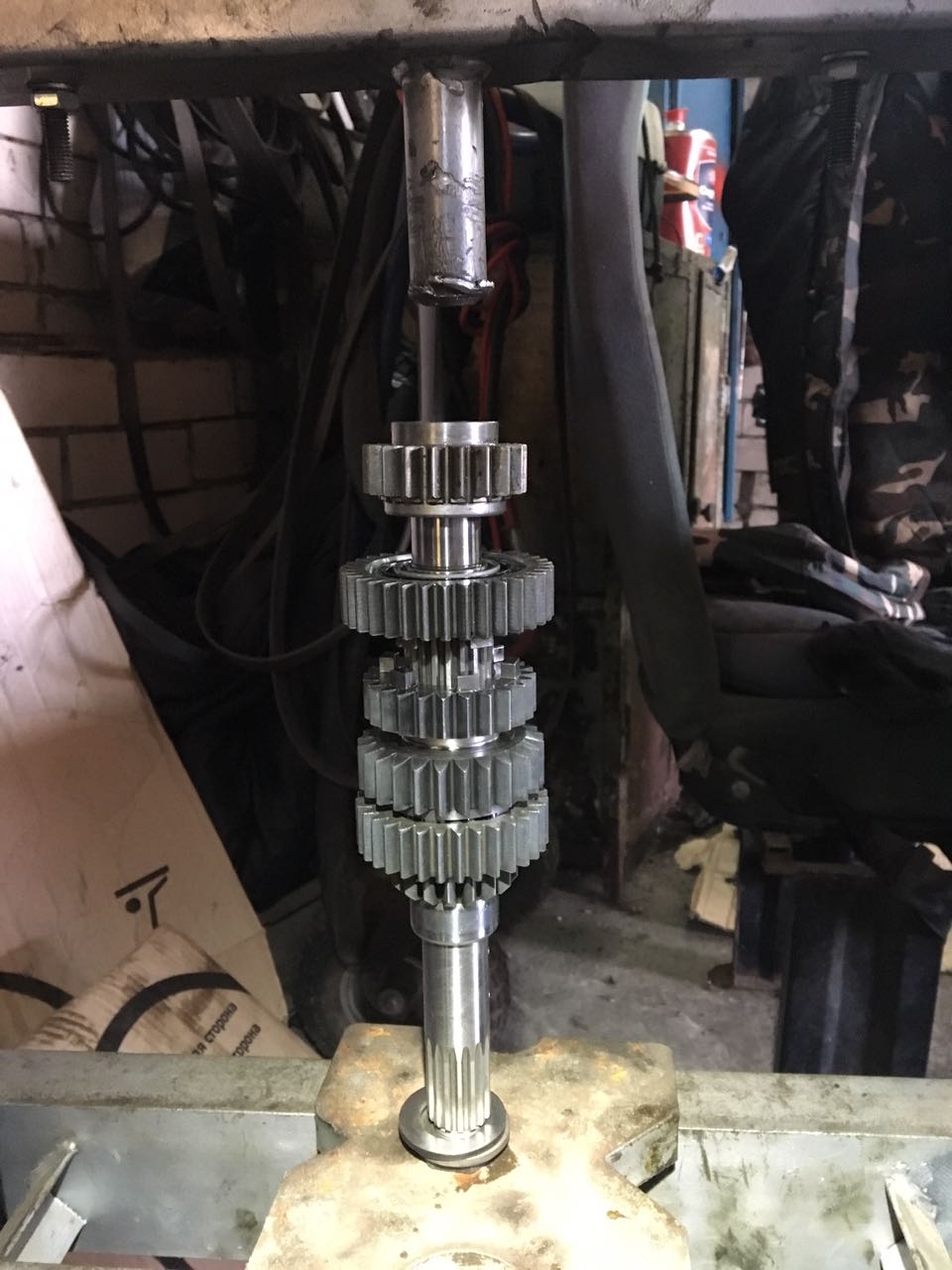

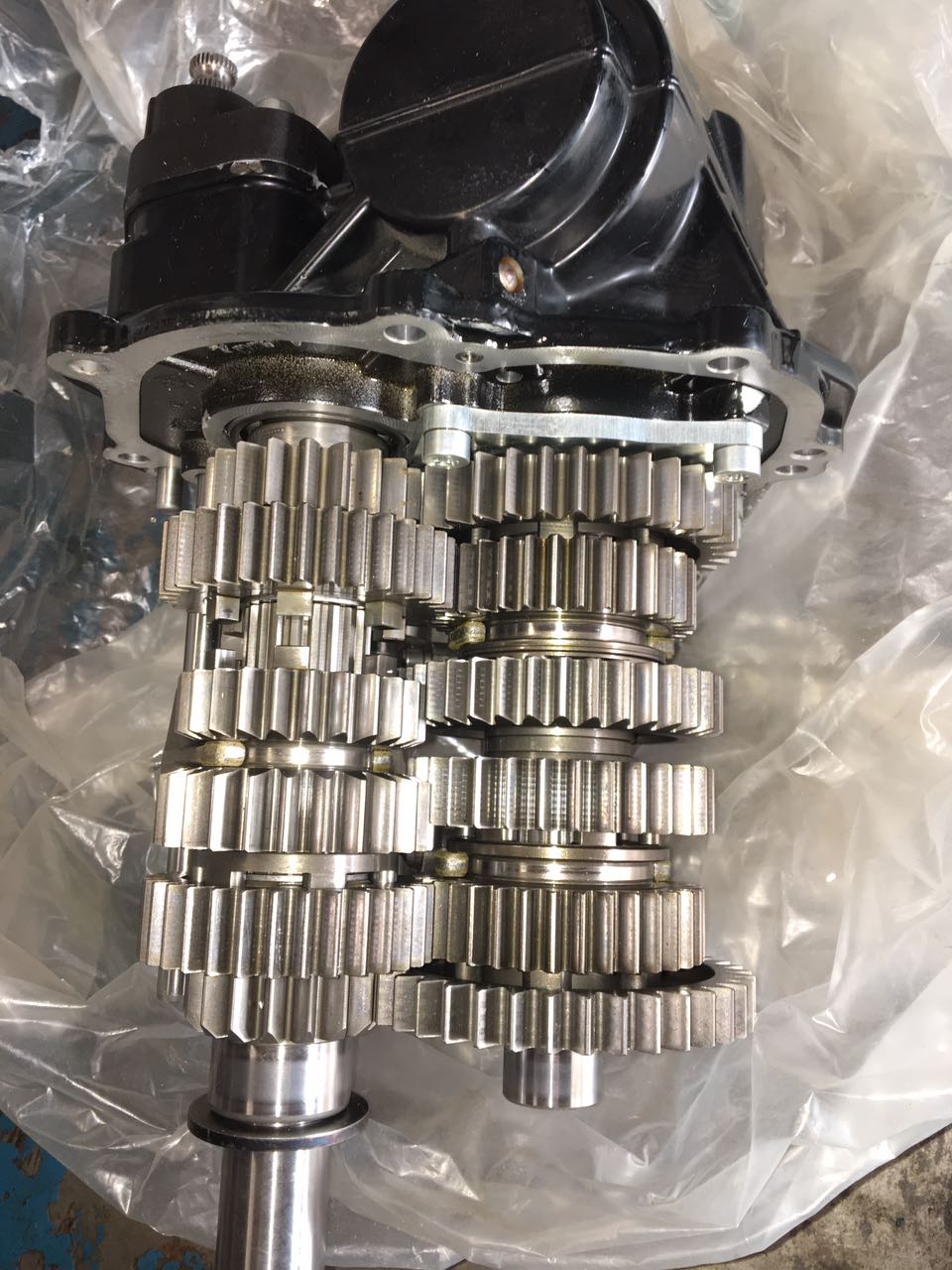

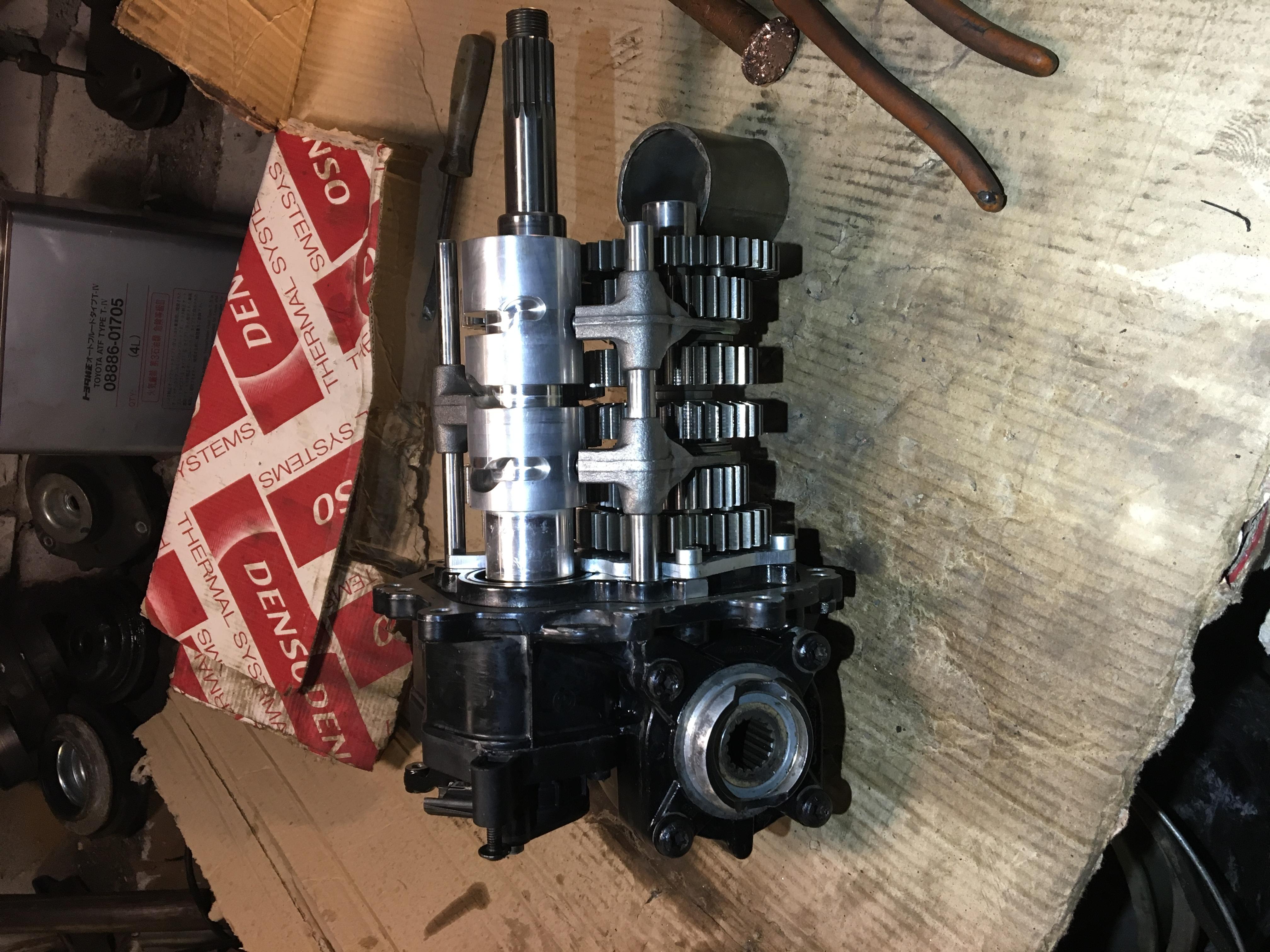

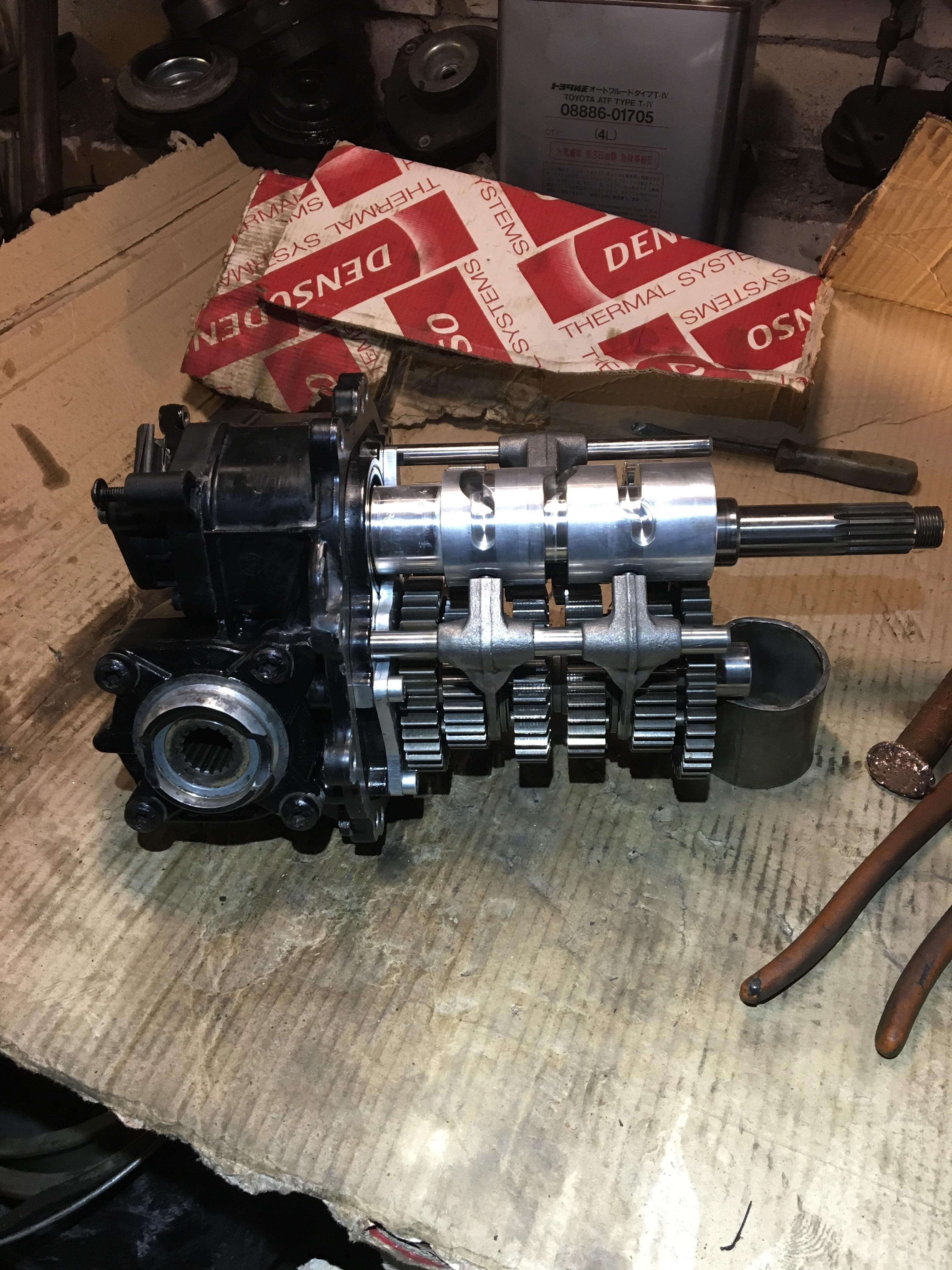

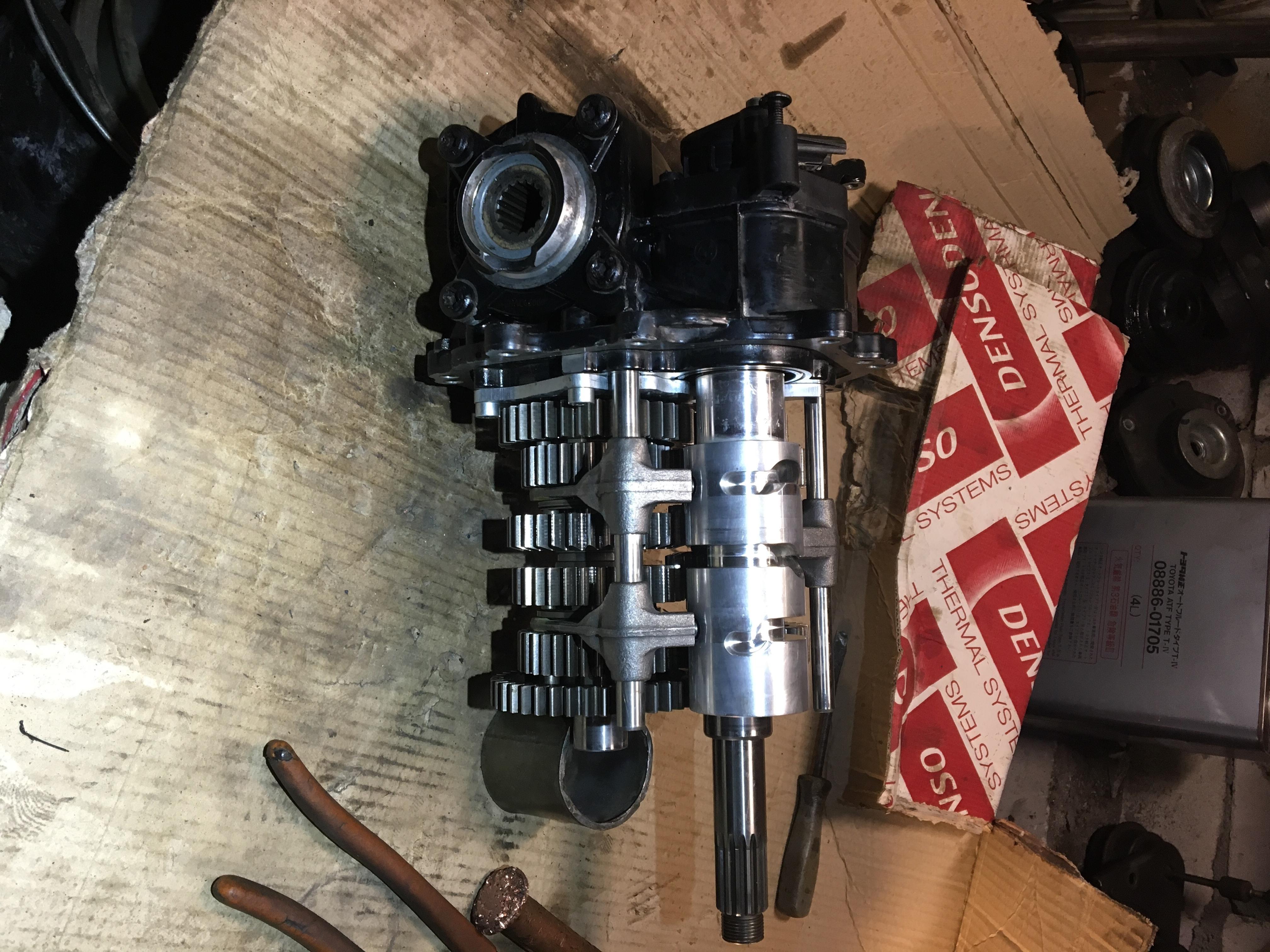

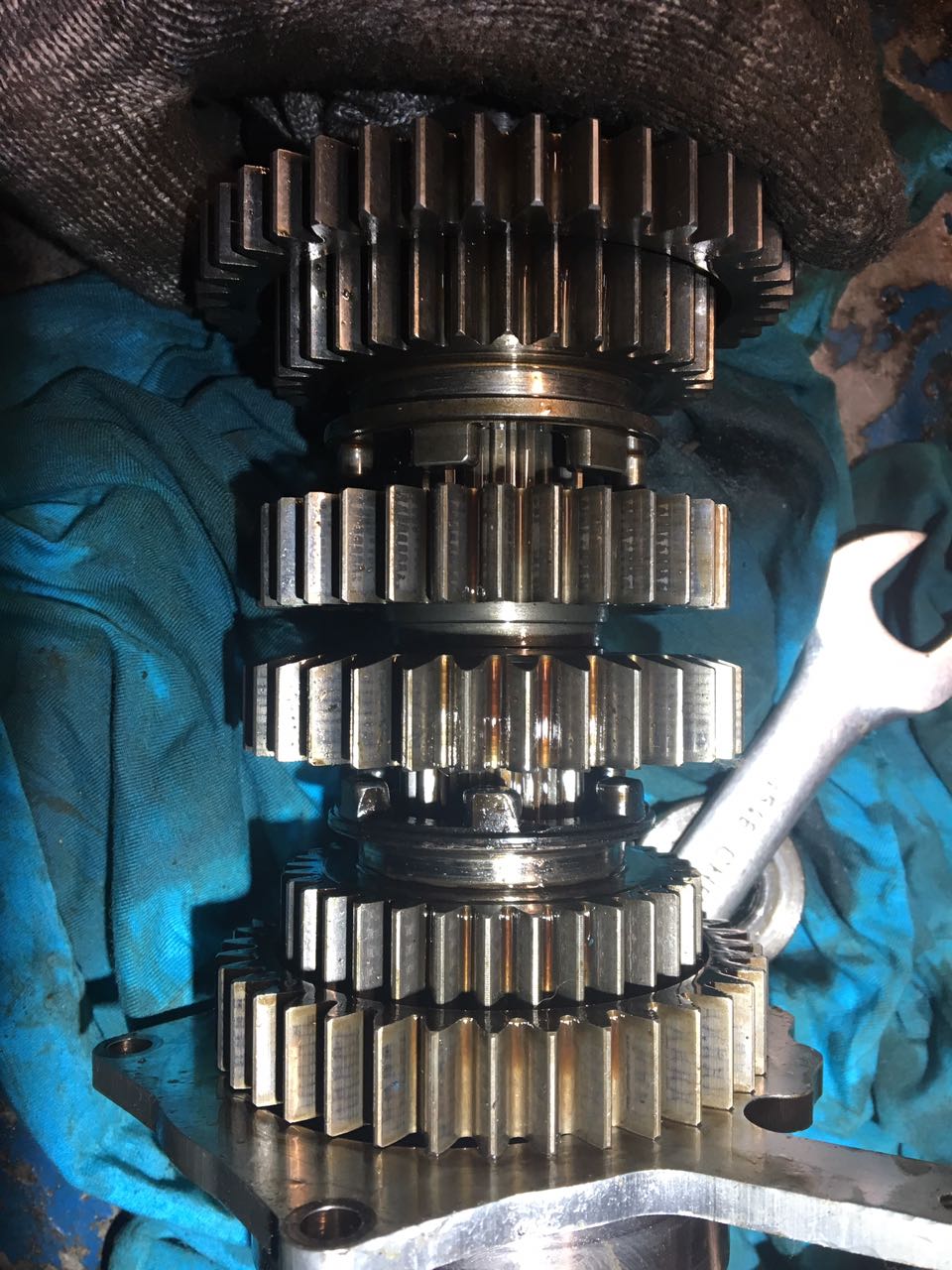

После полного разбора и дефектовки,отдал детали на фрезеровку,вот что получилось: далее КПП было помыто,собрано в обратном порядке и установлено на мото:



[Tyuterev]

Какой результат работы коробки после фрезеровки, забыли написать?



[Андрей222]

Коробка работает отлично)
Дальше я писал,но что то не сохранилось(



[Diamond]

Достойная работа!
На мой взгляд износ незначительный (судя по фото) чтобы передача выскакивала. Больше похоже на недовключение.
Копирный и вилки точно без выработок?
На угловой передаче подшипники менял? Если да, то как регулировал пятно контакта?
Какой пробег кпп до ремонта?



[Андрей222]

Пробег кпп 35000,подшипники в хорошем состоянии,копирный тоже как новый,вилка 2-3 передачи незначительно подтерта,после сбора кпп я ее пересмотрел и вдоль и поперек ниодна скорость не включается до конца,остается зазор примерно на 1,5 мм.



[Виталяс]

А как решили проблему глубины зацепления шестерен? Кулачки же, как я понимаю, просто сточили на величину износа?



[Андрей222]

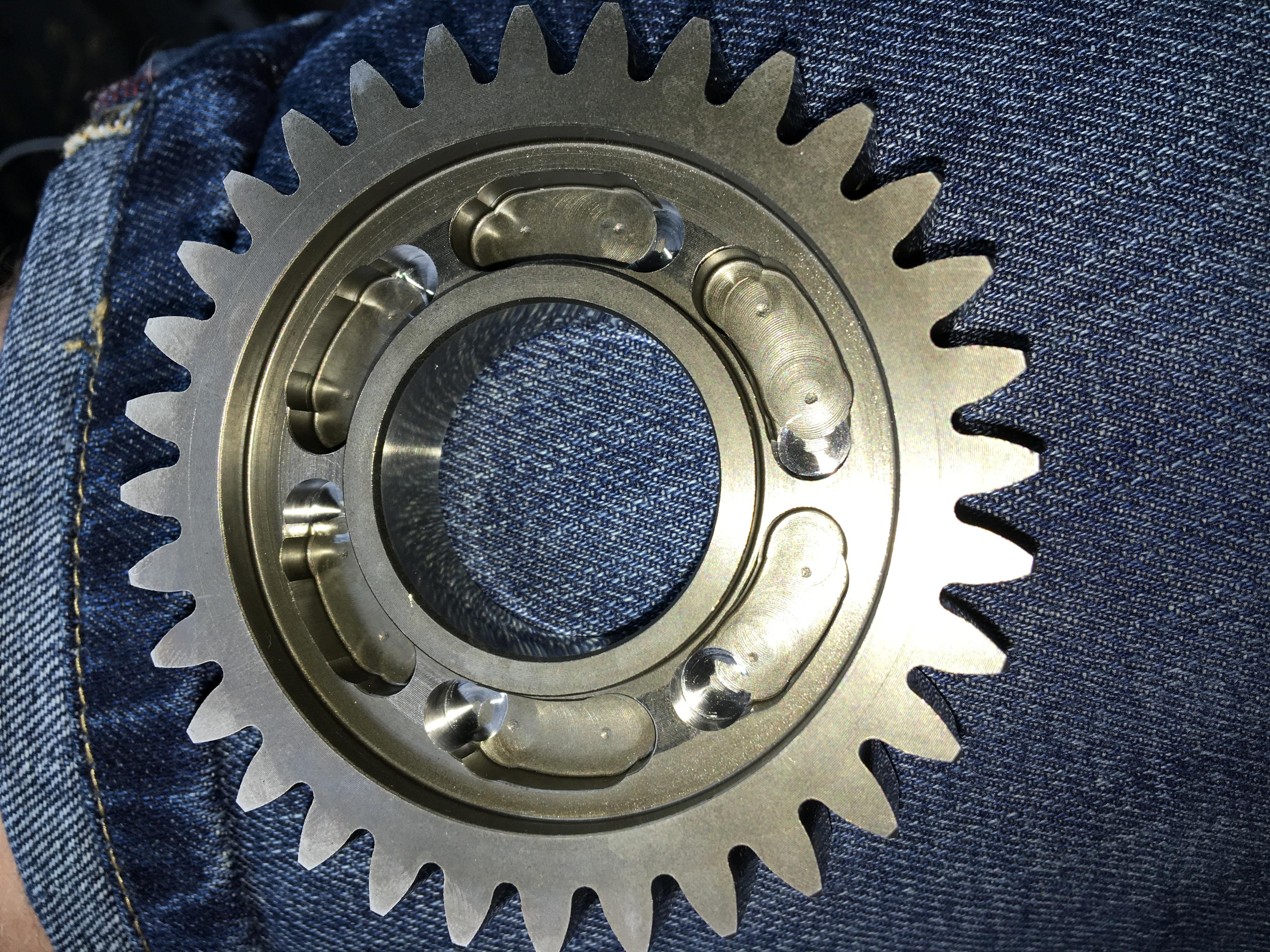

да на величину износа и кулачки и ответную часть,продольные отверстия в шестерни!



[Виталяс]

да на величину износа и кулачки и ответную часть,продольные отверстия в шестерни!

Так там же основная причина выбивания как раз в том, что глубина зацепления не больше 2 мм. Если сточили кулачки, то шестерни вообще цепляться не должны, или я что то не понимаю? Копир не трогали?



[Андрей222]

Кулачки сточили с боков,уменьшив их в диаметре,а в высоту не трогали! В моем случае это помогло,видимо еще не сильный износ,копир не трогал, он в хорошем состоянии,а ввысоту можно надворить твердым сплавом и отфрезировать,или действительно надваривать копир и им регулировать глубину зацепления.



[Виталяс]

Кулачки сточили с боков,уменьшив их в диаметре,а в высоту не трогали! В моем случае это помогло,видимо еще не сильный износ,копир не трогал, он в хорошем состоянии,а ввысоту можно надворить твердым сплавом и отфрезировать,или действительно надваривать копир и им регулировать глубину зацепления.

Теперь допер, спасибо!)
Интересен, конечно, ресурс этого произведения...
Надвариванием раньше ильмени вроде как занимались. Перестали, т.к. хватало ненадолго, а стоило дорого. Целесообразнее контрактную КПП купить.
Думаю, лучше как раз с копиром что то мутить, чтобы зацеп увеличить. Слишком уж он маленький на 2 передаче, хотя кулачки позволяют.
В любом случае, опыт интересный!



[Alexander(as)]

было бы интересно посмотреть на профиль кулачков на новых шестернях, есть мысль что на заводе они обрабатываются коническими фрезами.
теория и практика детства на советских коробках говорит о том, что профиль сопрягаемых кулачков должен быть коническим- появляется осевая сила, препятствующая их расцеплению.
дальше- поверхность кулачков при изготовлении упрочняется совсем на небольшую глубину, и этот слой к моменту ремонта либо уже поврежден, либо снимается в процессе ремонта- это почему после ремонта все пиленые кулачки долго не ходят.. поэтому пилить очень аккуратно..



[Виталяс]

Про упрочнение 100%, долго не проходит



[АртёмМСК]

Привет всем (не реклама, а в продолжении темы "Ремонт кпп K1200s").
Подвернулся вариант купить мот K1200S 2005г 62 тыс. км, с нерабочей 3 передачей. Рискнул и купил его.

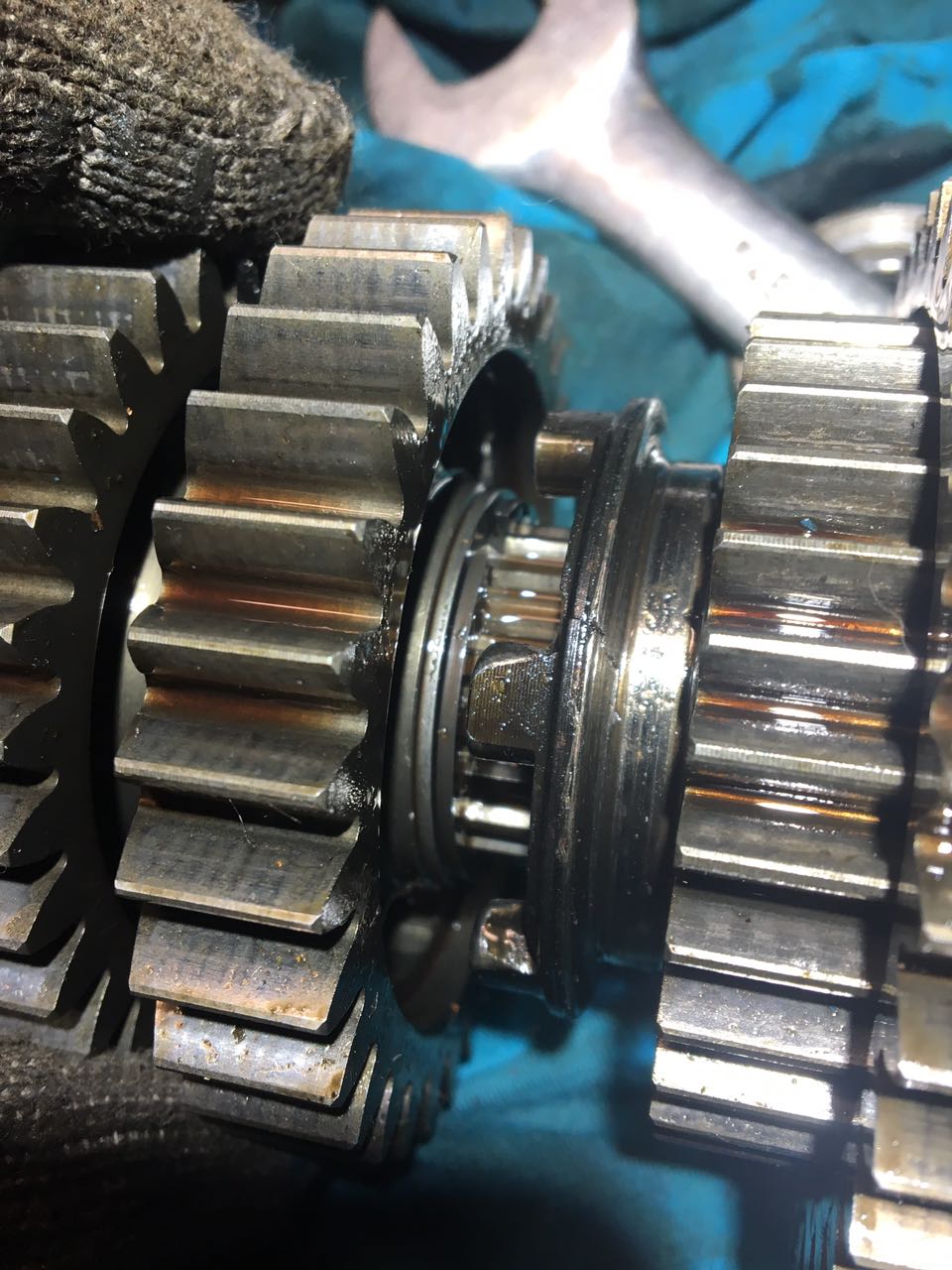

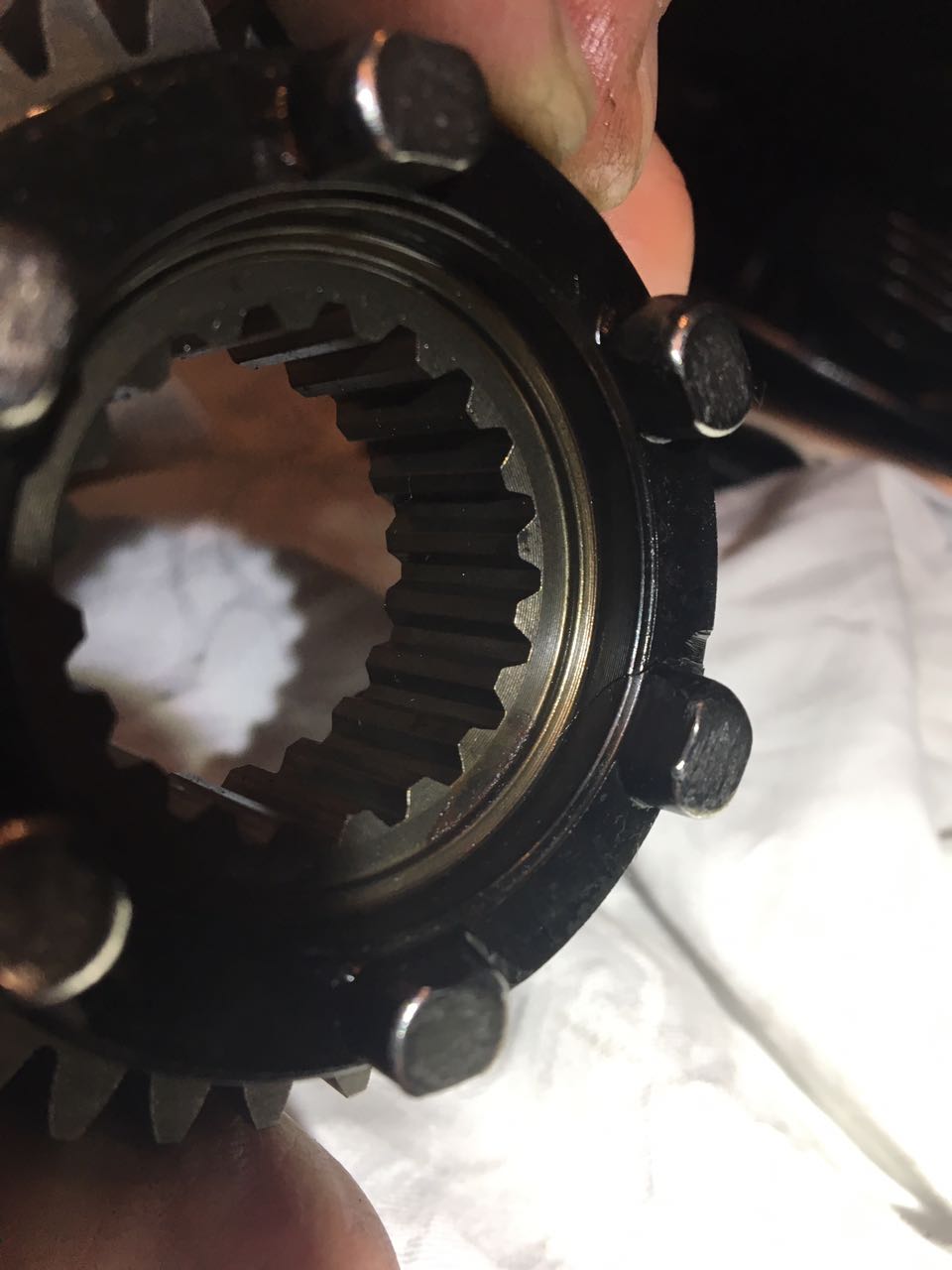

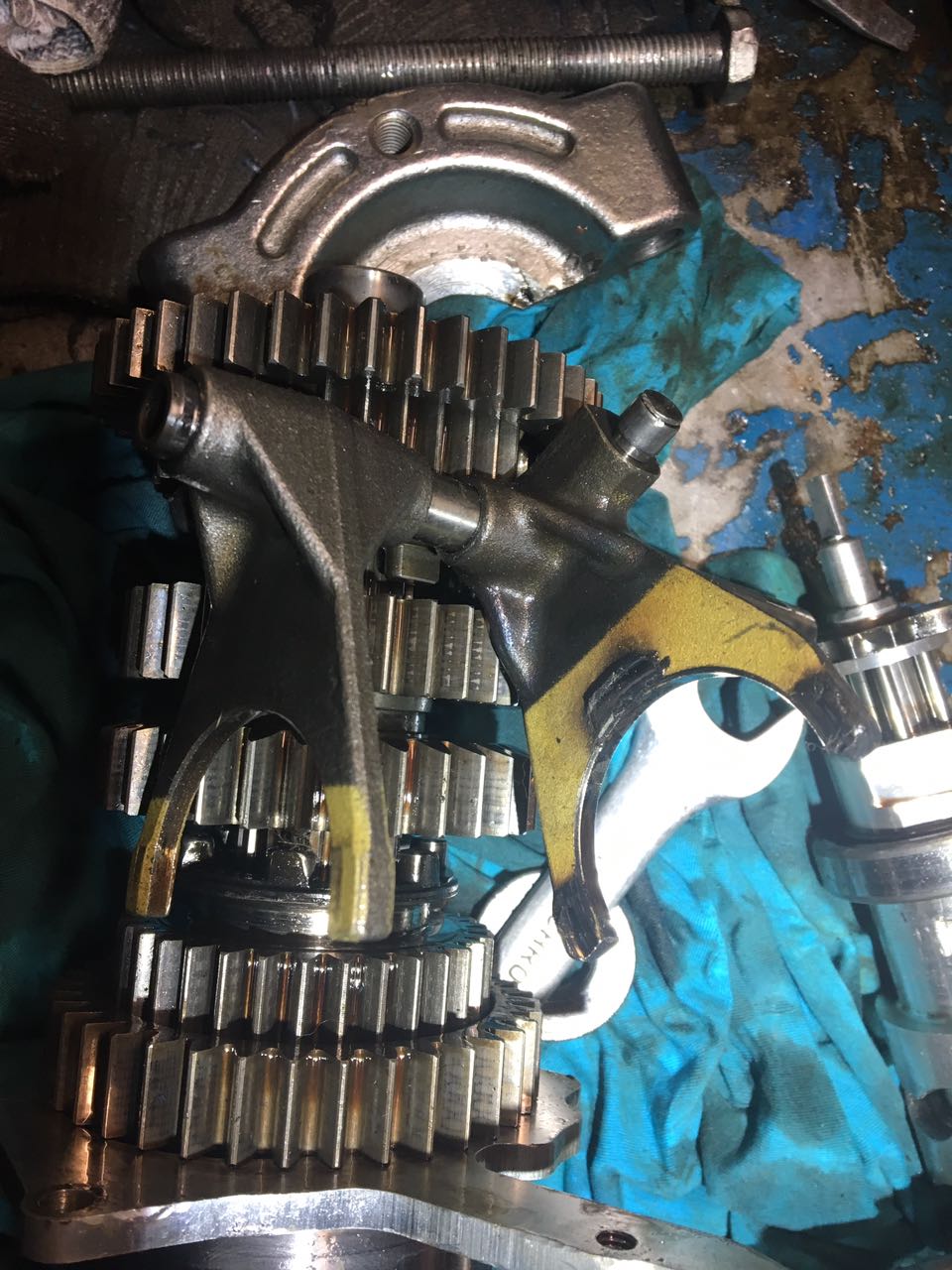

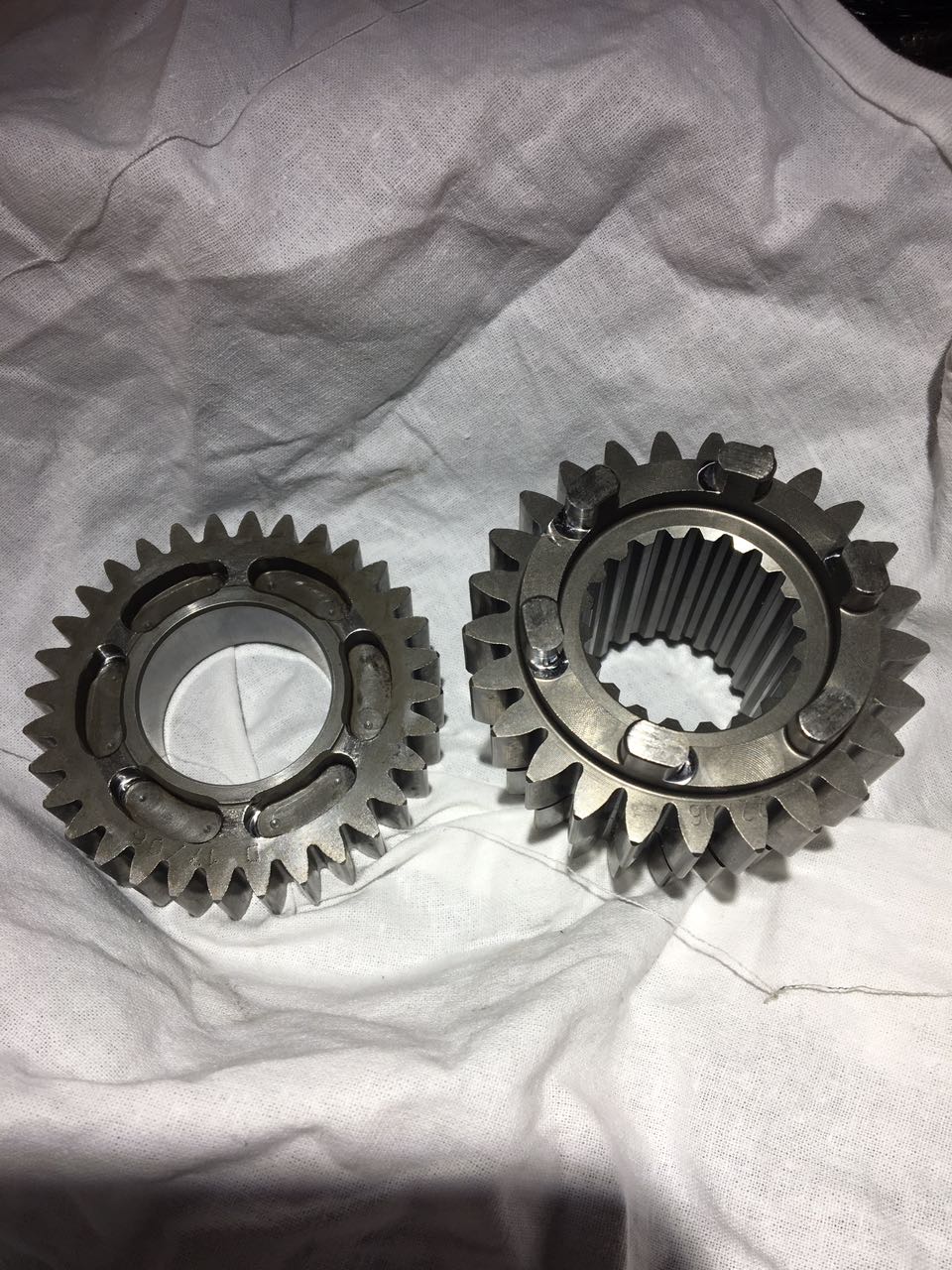

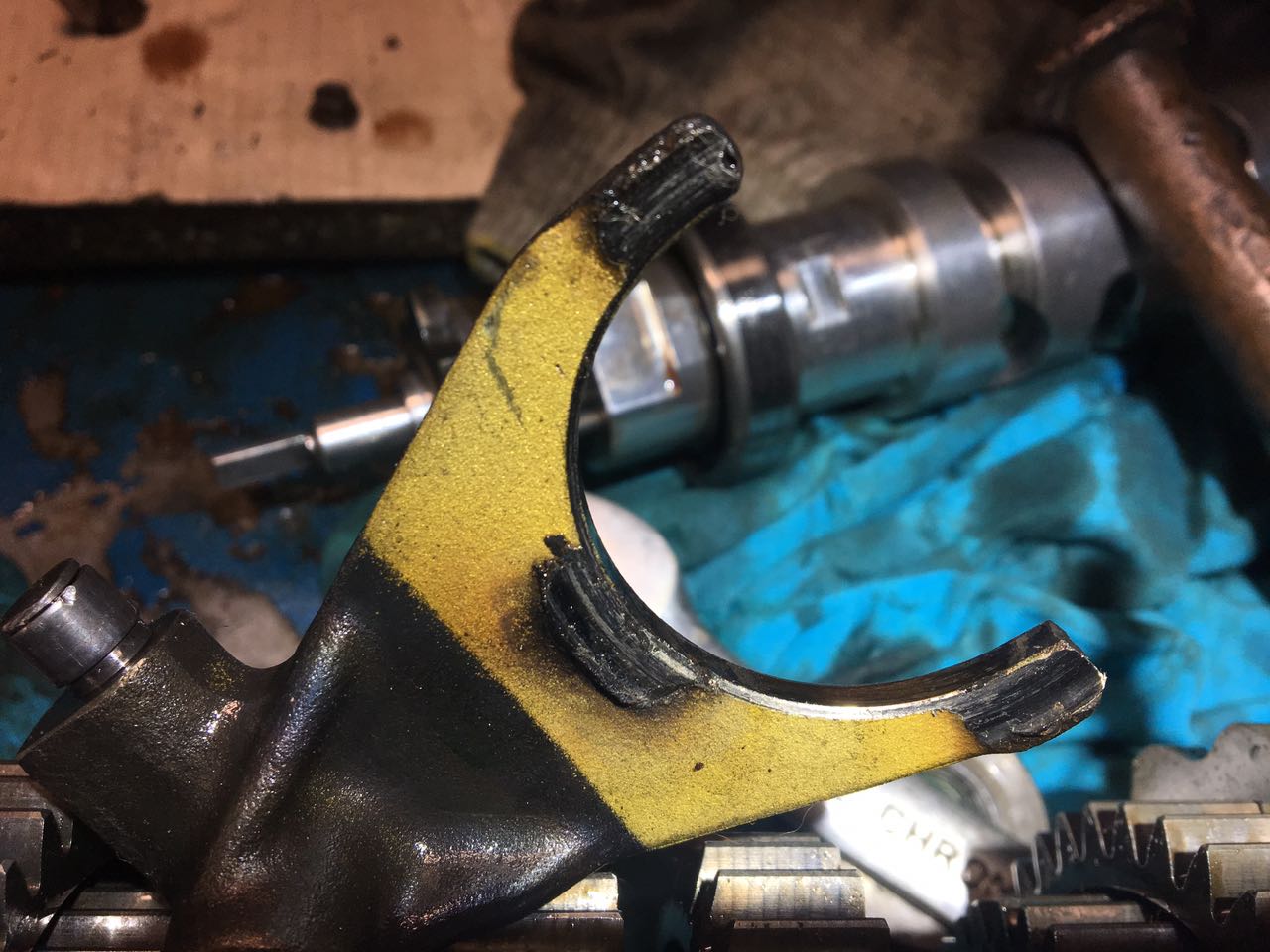

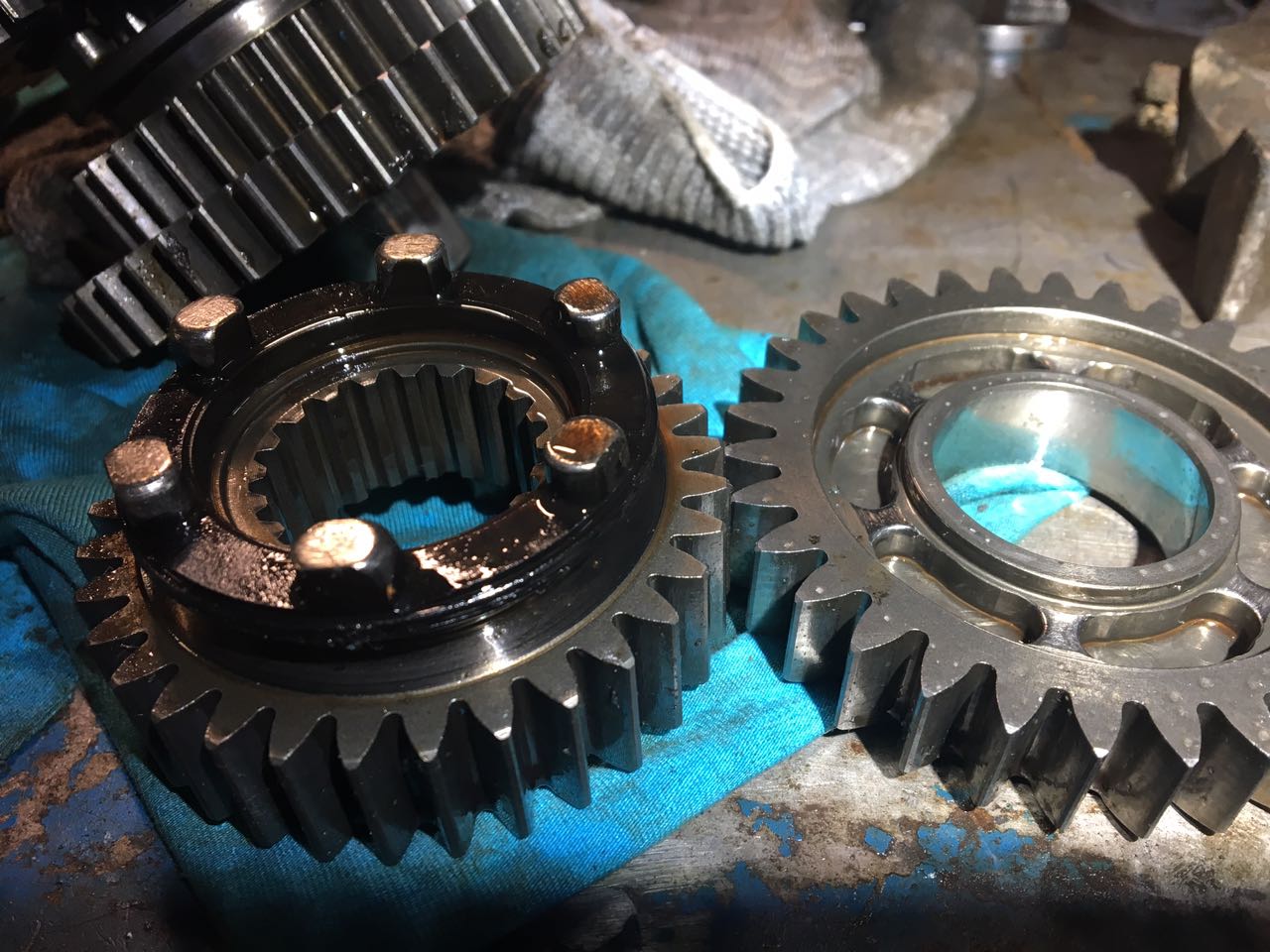

Обратился к своему другу Андрею222, разобрали кпп результат плачевный, вилка сгорела, "шишечки" на шестерни "слизаны", трещина. Все на фото.


Шестерни восстановлению не подлежали, сложилось мнение, что кпп просто изнасиловали (умышленно пытались втыкать силой 2 и 3 передачу).
Решили взять б/у КПП для доработки. Что бы в будущем не думать на тему "На сколько же хватит кпп после замены?".
Решить вопрос раз и на всегда.

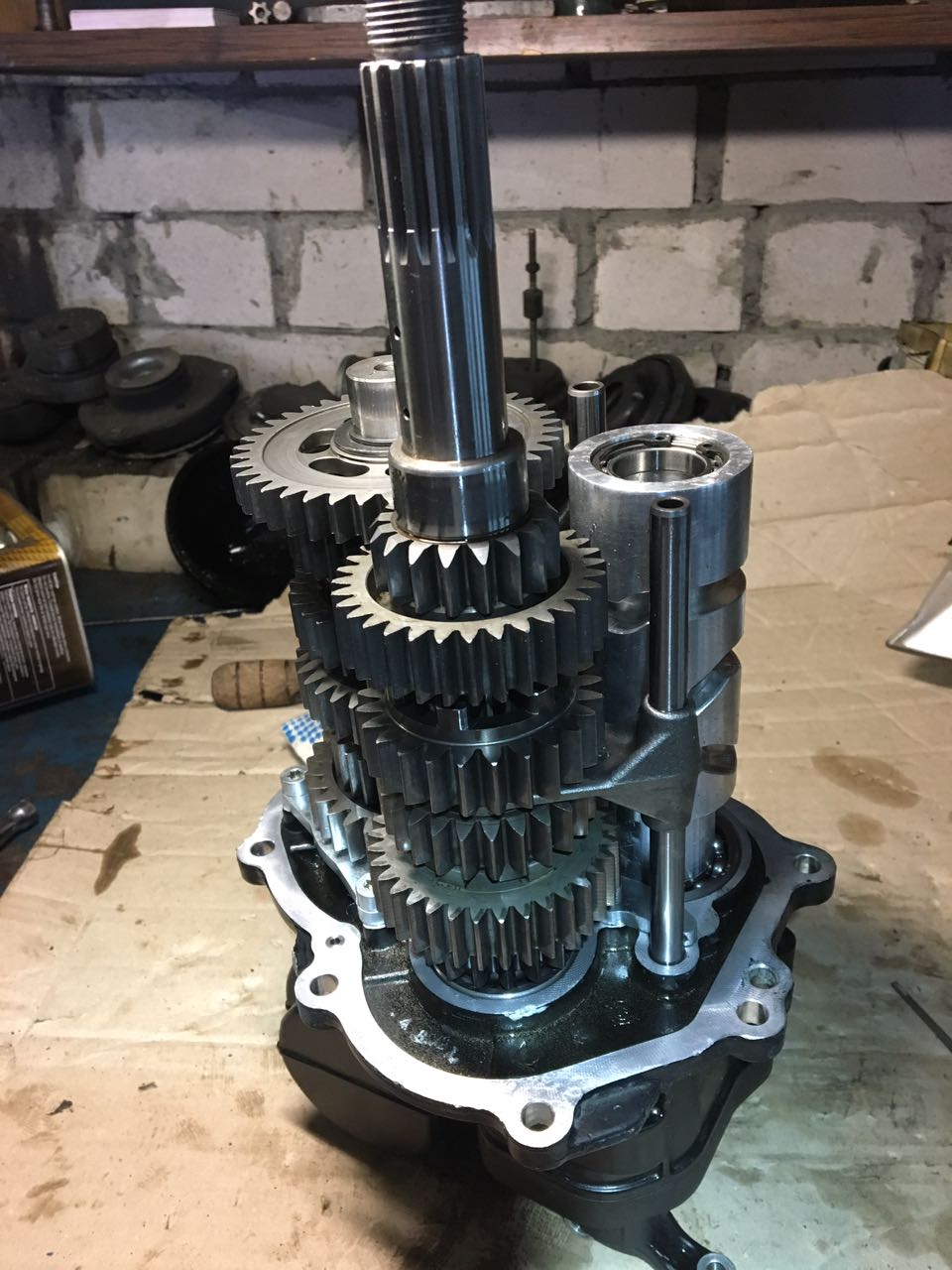

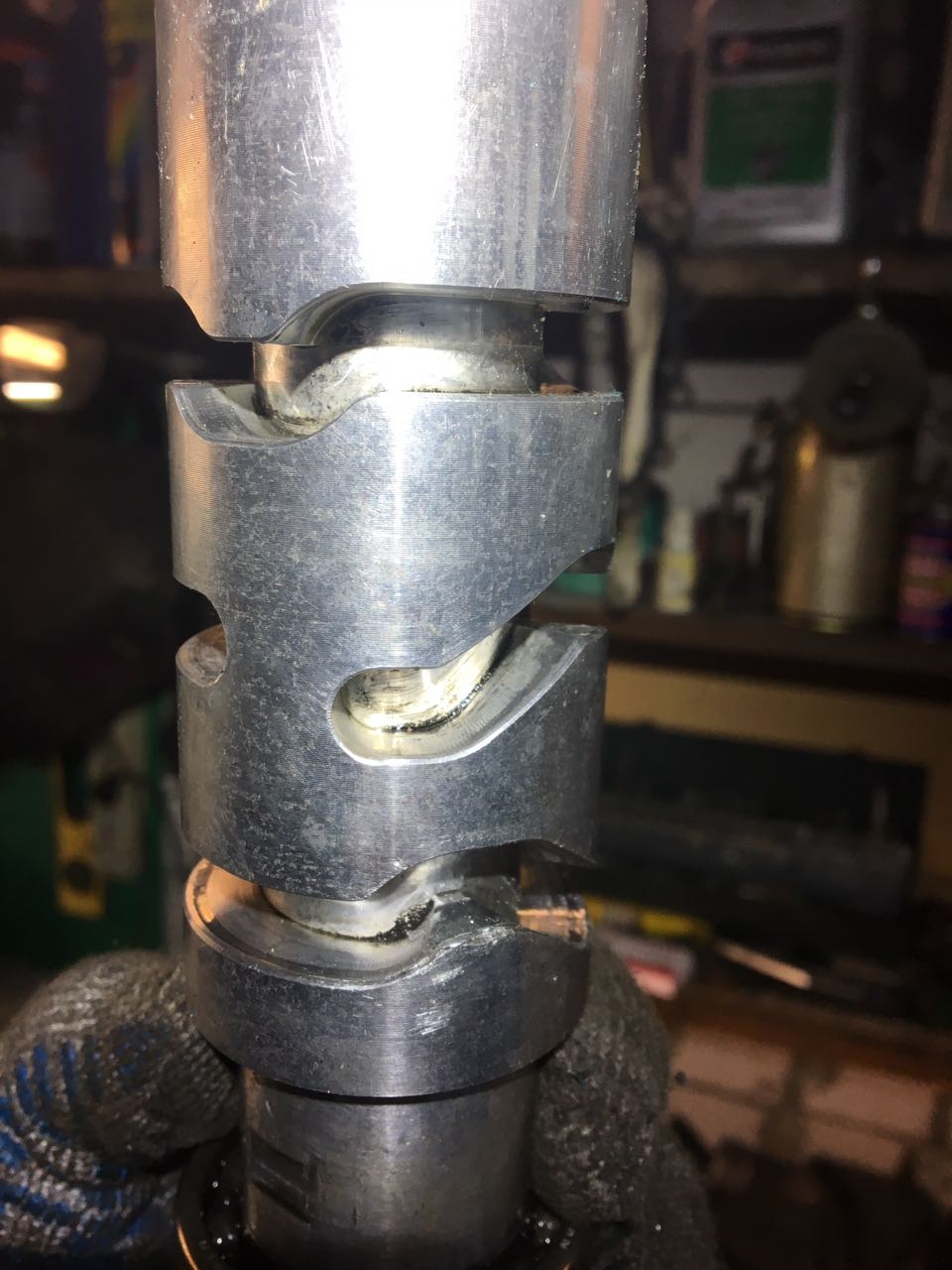

Разобрали, подточили "шишечки" на шестернях и ещё что то точили, копир так же привели в порядок, Андрей даже внес свои конструктивные дополнения, в виде установки доп.элементов в виде простаков (шайбочек/металлические прокладчики) для более плотного прилегания/соприкосновения шестерней между собой в момент зацепления, в итоге все собрал.


Сейчас в режиме обкатки (сразу после ремонта проехал около 1000 км), все работает как швейцарские часы, передачи включаются четко, с характерным приятным щелчком. Необходимо ещё устранить большой люфт рычага переключения кпп, по нашему мнению это сильно влияет на правильное и четкое включение передач (рекомендую следить за этим, во избежании не до включения передачи).

Впереди теплые дни, буду обкатывать, кому интересно могу сообщить как ведет себя кпп после обкатки в разных режимах.



[Виталяс]

Сейчас в режиме обкатки (сразу после ремонта проехал около 1000 км), все работает как швейцарские часы, передачи включаются четко, с характерным приятным щелчком. Необходимо ещё устранить большой люфт рычага переключения кпп, по нашему мнению это сильно влияет на правильное и четкое включение передач (рекомендую следить за этим, во избежании не до включения передачи).

Впереди теплые дни, буду обкатывать, кому интересно могу сообщить как ведет себя кпп после обкатки в разных режимах.

Интересен ресурс...
Касаемо люфта, если лапка люфтит относительно оси крепления - смотри втулки в самой лапке. Они пластиковые, разбиваются быстро. Стоят 3 копейки но надо менять, из за этого люфта передачи не включаются, проверено!



[АртёмМСК]

Интересен ресурс...
Касаемо люфта, если лапка люфтит относительно оси крепления - смотри втулки в самой лапке. Они пластиковые, разбиваются быстро. Стоят 3 копейки но надо менять, из за этого люфта передачи не включаются, проверено!

Согласен, главное ресурс. Этот сезон будет проверочный. Если не забуду, то отпишусь про ощущения и пробег.
Если в течении всего сезона будет все хорошо (3 раза "тьфу"), то при возможности разберу кпп и посмотрю, что там внутри произошло (но это просто жаление, может и не буду залезать, время покажет).
По поводу люфта, уже разобрался, заказал все необходимое, жду доставку (сегодня заберу). Я написал, для тех кто на это прикрывает глаза, вроде мелочь на первый взгляд, но дел может натворить до замены или ремонта кпп.



[Владимир77]

У меня от хп лежит лапка, как перебрал старую так и не поставил. Там вроде другой принцип, втулок нет.



[АртёмМСК]

Продолжаю по теме.
+12к км. (если верно/правильно запомнил) к пробегу, полет пока норм.
Изменений при переключении нет. все так же четко. Без соскоков и "не до включений".
Но при замене масла, обнаружил небольшое кол-во (совсем чуть чуть) металлической крошки/стружки на магните сливной пробки.

С момента ремонта, проехал маршруты:
Москва-Псков-Таллин-Рига-Вильнюс-Минск-Москва,
Москва-Питер-Хельсинки-Москва,
Москва-Тула-Орел-Железногорск-Хацунь-Калуга-Москва.
--------------> едем дальше Москва-Питер-Петрозаводск-Питер-Москва.



[АртёмМСК]

Привет всем.
И так, на одометре почти 80к км, КПП работает как часы. Итого, после ремонта прошел 18к км, и все хорошо.



[Sanya74]

Привет всем.
И так, на одометре почти 80к км, КПП работает как часы. Итого, после ремонта прошел 18к км, и все хорошо.

Привет! Помоги с контактами мастера-фрезеровщика?) можно в личку) Весь Челябинск проискал фрезерные станок с ЧПУ. Такие детали ни кто не берет.
