Хочется поделиться, в принципе, не сложной, но имеющей определенные вопросы на которые стоит обратить внимание при установке оригинальной мотогарнитуры в шлем GS от BMW
Берем шлем, белый шлем)
полная комплектаци гарнитуры выглядит таким образом.
приступаем к установке.
Разбираем шлем.
Для установки мотогарнитуры необходимо разобрать шлем, а именно:
отстегнуть воротниковую, нижнюю часть шлема, с этим проблем нет,
отстегнув заднюю накладку шлема, к ней мы сейчас вернемся
и отстегнуть щеку с левой стороны шлема, в месте где будет устанавливаться модуль гарнитуры, с этой же стороны будет устанавливаться микрофон. (справа щеку отстегивать не надо)
Внимание!!!
первый Важный момент на который необходимо обратить внимание.
задняя, пластмассовая накладка шлема, под которой идет проводка всех элементов мотогарнитуры: батарейки, наушников, микрофона, шнур зарядного устройства, которая собой закрывает левую и правую воротниковую части, крепится к шлему с помощью 4-х клипонов.
2 из них вертикальные, они находятся в средней части пластмассовой крышки
и два клипона-застежки сдвижные горизонтальные, они находятся по краям накладки, указаны ручкой..
Если вы будете снимать пластиковую накладку, и будете тянуть ее вверх за внутреннюю часть , то сламаются или крепежи на самом шлеме, или клипоны-застежки на накладке и после установки мотогарнитуры, пластиковая накладка держаться на них не будет.
с этой стороны тянуть не надо!!!
Правильно снимать накладку надо, приподнимая ее с внешней наружной стороны шлема, указано ручкой
вот таким образом.
прошу на это обратить ВНИМАНИЕ
После того, как вы приподняли внешнюю часть накладки, аккуратно сдвиньте ее назад, что бы горизонтальные клипоны-застежек высвободилась из крепежей шлема.
приподнимать накладку необходимо на высоту отстегивания клипонов около 0,5-1см.
После того как вы сняли накладку, разобрали левую щеку и высвободили воротниковую часть шлема, приступаем к установке
основного модуля гарнитуры.
Он сделан в треугольной форме и вставляется в предназначенное для него место, скрытое под пластиковой крышкой.
Аккуратно снимаем треугольную крышку
и так же аккуратно снимаем изоленту, которая закрывает отверстие для проводки жгута мотогарнитуры.
Изоленту откладываем она нам еще пригодится.
дальше все просто.
просовываем жгут проводов гарнитуры через отверстие и выводим его наружу изнутри шлема, между скорлупой шлема и пенопластом корпуса шлема.
удаляем защитрую пленку двухстороннего скотча на мотогарнитуре и сильно прижимаем модуль к шлему, что бы скотч приклеился к боковой части шлема на своем месте.
готово.
Устанавливаем наушники.
Для этого необходимо отодвинуть подушки внутри шлема, слева и справа, под которыми скрываются посадочные места для наушников
клеем двухсторонний скотч к пенопластовому корпусу шлема,
После этого вставляем наушники в гнездо, слегка надавлива, что бы вторая часть липучки, которая приеклеина к наушникам, прицепилась к той части которую мы приклеили к шлему.
тоже самое проделываем с наушником справа.
Крепим микрофон.
Второй момент, который может показаться сомнительным, это установка микрофона.
Мы все привыкли, что штанга микрофон должна выходить снизу, а на шлемах такого типа как у нас, он вообще клеится к передней внутренней части.
Здесь все немного по другому, пусть вас это не смущает.

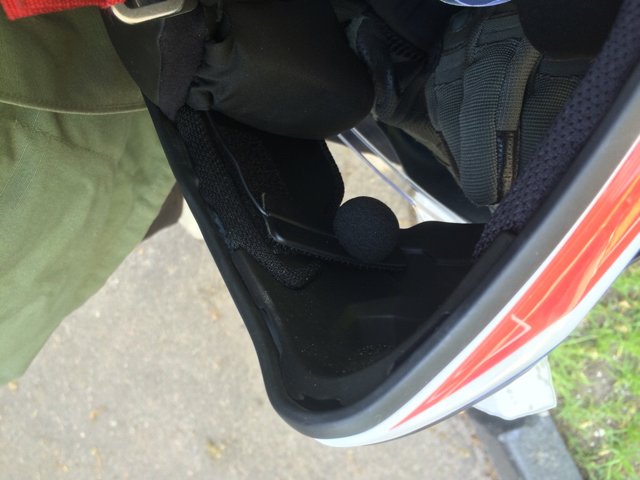

Микрофон крепится очень просто и его штанга проходит сверху боковой внутренней части обшивки.
Левая щека у нас отстегнута, накладываем крепеж микрофона на гнезда крепления щеки
возвращаем щеку на место и застегиваем ее уже с микрофоном.
Вот так.
Установка зарядного кабеля.
Прокладываем кабель зарядки гарнитуры по внутренней части шлема справой стороны, между скорлупой и пенопластом таким образом что бы разъем зарядки был в середине задней части шлема.
Установлены:

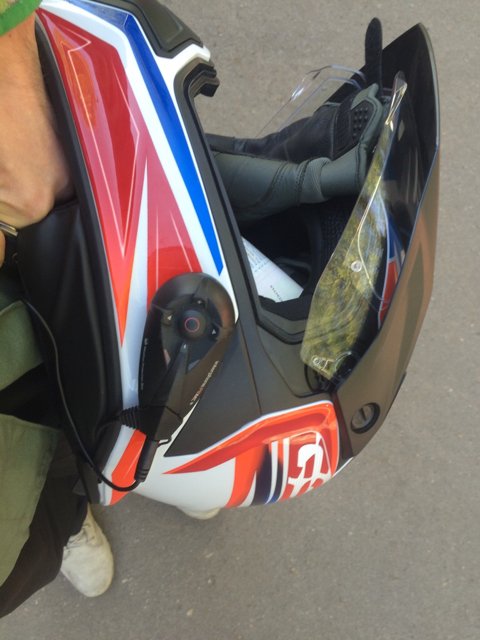

модуль,
наушник,
микрофон,
кабель зарядки гарнитуры.
Прокладываем магистраль проводов.
Вынимаем из петли через которую проходит ремень шлема, боковую ленту, что бы весь пучок проводов шел под ней.
Под отодвинутую заранее нижнюю воротниковую часть шлема прокладываем все провода и по середине крепим изолентой снятой с отверстия крепления модуля, можно приклеить чем то на свое усмотрение.
Подключаем все элемементы к электронному плато.
укладываем плато и батарейку в чехлы,
В шлеме имеются 2 ниши слева и справа, для хранения батарейки и платы.
вынимаем поролоновые вставки, вставляем в в ниши чехлы с батарейкой и плато.
В правой нище располагается батарейка, слева плата.
Перепутать невозможно, так как длина проводов разная.
Размещаем кабель зарядки мотогарнитуры таким образом, что бы он находился в средней задней части шлема.
Прикручиваем кабель скобой к шлему
Пропускаем снизу красный шнурок кабеля зарядки мотогарнитуры через отверстие задней накладки.
Крепим заднюю пластиковую накладку в обратной последовательности.
Сначала вставляем в пазы расположенные по краям накладки
после этого нажимаем сверху и накладка защелкивается.
Утапливаем кабель зарядки, в гнезде задней накладки, оставляем только хвостик красной ленты и задвигаем центральную крышку накладки.
Обратите внимание на то, что бы красная лента с помощью которой вы будете вытаскивать кабель зарядки мотогарнитуры был с внешней стороны крышки в противном случае разъем кабеля будет упираться в накладку и для того, что бы вытащить его понадобятся дополнительные предметы.
Все!
Берем шлем, белый шлем)
полная комплектаци гарнитуры выглядит таким образом.
приступаем к установке.
Разбираем шлем.
Для установки мотогарнитуры необходимо разобрать шлем, а именно:
отстегнуть воротниковую, нижнюю часть шлема, с этим проблем нет,
отстегнув заднюю накладку шлема, к ней мы сейчас вернемся
и отстегнуть щеку с левой стороны шлема, в месте где будет устанавливаться модуль гарнитуры, с этой же стороны будет устанавливаться микрофон. (справа щеку отстегивать не надо)
Внимание!!!
первый Важный момент на который необходимо обратить внимание.
задняя, пластмассовая накладка шлема, под которой идет проводка всех элементов мотогарнитуры: батарейки, наушников, микрофона, шнур зарядного устройства, которая собой закрывает левую и правую воротниковую части, крепится к шлему с помощью 4-х клипонов.
2 из них вертикальные, они находятся в средней части пластмассовой крышки
и два клипона-застежки сдвижные горизонтальные, они находятся по краям накладки, указаны ручкой..
Если вы будете снимать пластиковую накладку, и будете тянуть ее вверх за внутреннюю часть , то сламаются или крепежи на самом шлеме, или клипоны-застежки на накладке и после установки мотогарнитуры, пластиковая накладка держаться на них не будет.
с этой стороны тянуть не надо!!!
Правильно снимать накладку надо, приподнимая ее с внешней наружной стороны шлема, указано ручкой
вот таким образом.
прошу на это обратить ВНИМАНИЕ
После того, как вы приподняли внешнюю часть накладки, аккуратно сдвиньте ее назад, что бы горизонтальные клипоны-застежек высвободилась из крепежей шлема.
приподнимать накладку необходимо на высоту отстегивания клипонов около 0,5-1см.
После того как вы сняли накладку, разобрали левую щеку и высвободили воротниковую часть шлема, приступаем к установке
основного модуля гарнитуры.
Он сделан в треугольной форме и вставляется в предназначенное для него место, скрытое под пластиковой крышкой.
Аккуратно снимаем треугольную крышку
и так же аккуратно снимаем изоленту, которая закрывает отверстие для проводки жгута мотогарнитуры.
Изоленту откладываем она нам еще пригодится.
дальше все просто.
просовываем жгут проводов гарнитуры через отверстие и выводим его наружу изнутри шлема, между скорлупой шлема и пенопластом корпуса шлема.
удаляем защитрую пленку двухстороннего скотча на мотогарнитуре и сильно прижимаем модуль к шлему, что бы скотч приклеился к боковой части шлема на своем месте.
готово.
Устанавливаем наушники.
Для этого необходимо отодвинуть подушки внутри шлема, слева и справа, под которыми скрываются посадочные места для наушников
клеем двухсторонний скотч к пенопластовому корпусу шлема,
После этого вставляем наушники в гнездо, слегка надавлива, что бы вторая часть липучки, которая приеклеина к наушникам, прицепилась к той части которую мы приклеили к шлему.
тоже самое проделываем с наушником справа.
Крепим микрофон.
Второй момент, который может показаться сомнительным, это установка микрофона.
Мы все привыкли, что штанга микрофон должна выходить снизу, а на шлемах такого типа как у нас, он вообще клеится к передней внутренней части.
Здесь все немного по другому, пусть вас это не смущает.
Микрофон крепится очень просто и его штанга проходит сверху боковой внутренней части обшивки.
Левая щека у нас отстегнута, накладываем крепеж микрофона на гнезда крепления щеки
возвращаем щеку на место и застегиваем ее уже с микрофоном.
Вот так.
Установка зарядного кабеля.
Прокладываем кабель зарядки гарнитуры по внутренней части шлема справой стороны, между скорлупой и пенопластом таким образом что бы разъем зарядки был в середине задней части шлема.
Установлены:
модуль,
наушник,
микрофон,
кабель зарядки гарнитуры.
Прокладываем магистраль проводов.
Вынимаем из петли через которую проходит ремень шлема, боковую ленту, что бы весь пучок проводов шел под ней.
Под отодвинутую заранее нижнюю воротниковую часть шлема прокладываем все провода и по середине крепим изолентой снятой с отверстия крепления модуля, можно приклеить чем то на свое усмотрение.
Подключаем все элемементы к электронному плато.
укладываем плато и батарейку в чехлы,
В шлеме имеются 2 ниши слева и справа, для хранения батарейки и платы.
вынимаем поролоновые вставки, вставляем в в ниши чехлы с батарейкой и плато.
В правой нище располагается батарейка, слева плата.
Перепутать невозможно, так как длина проводов разная.
Размещаем кабель зарядки мотогарнитуры таким образом, что бы он находился в средней задней части шлема.
Прикручиваем кабель скобой к шлему
Пропускаем снизу красный шнурок кабеля зарядки мотогарнитуры через отверстие задней накладки.
Крепим заднюю пластиковую накладку в обратной последовательности.
Сначала вставляем в пазы расположенные по краям накладки
после этого нажимаем сверху и накладка защелкивается.
Утапливаем кабель зарядки, в гнезде задней накладки, оставляем только хвостик красной ленты и задвигаем центральную крышку накладки.
Обратите внимание на то, что бы красная лента с помощью которой вы будете вытаскивать кабель зарядки мотогарнитуры был с внешней стороны крышки в противном случае разъем кабеля будет упираться в накладку и для того, что бы вытащить его понадобятся дополнительные предметы.
Все!
